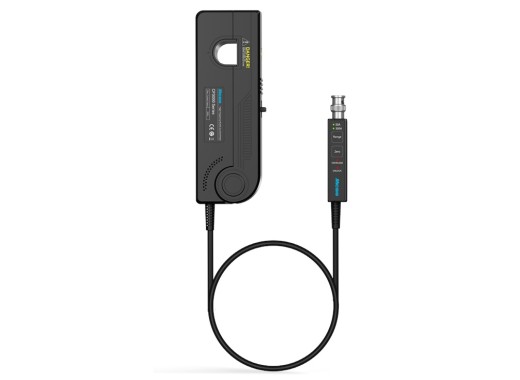

Sonde de courant AC/CC Micsig CP1510
Détails
La sonde de courant Micsig CP1510 permet de mesurer avec précision et fiabilité les courants continus et alternatifs, à haute fréquence. La sonde utilise une interface BNC standard pour les oscilloscopes ou un connecteur multiple pour les adaptateurs. Le courant maximal pouvant être mesuré est de 300 A en crête et de 150 Arms, et la bande passante est de CC à 10 MHz, ce qui rend la sonde idéale pour mesurer les signaux à grande vitesse. La sonde dispose de deux gammes optionnelles de 30 A et 150 A, ce qui la rend idéale pour mesurer les courants de petite et de grande intensité. De plus, la sonde est équipée d'un réglage automatique et manuel du zéro et d'un indicateur de surcharge. Le réglage automatique et manuel du zéro améliore la stabilité des mesures, tandis que l'indicateur de surcharge intégré protège la sonde en cas de courant élevé.
Aperçu du modèle
| Modèle | CP3005 | CP3008 | CP1510 |
|---|---|---|---|
| Bande passante | CC - 5 MHz | CC - 8 MHz | CC - 10 MHz |
| Temps de montée | < 70 ns | < 53 ns | < 46 ns |
| Courant max. | 300 Arms / 500 Apk | 300 Arms / 500 Apk | 150 Arms / 300 Apk |
| Prix |
Spécifications
| Plage de mesure | 10 mA – 50 Arms 100 mA – 300 Arms |
| Retard du signal | ≤ 40 ns |
| Indication de surcharge | Oui |
| Alimentation électrique | 12 V |
| Diamètre de la mâchoire | 20 mm |
| Longueur du câble | 2 m |
| Dimensions (tête de sonde) | 177 × 64 × 27 mm |
| Dimensions (unité de commande) | 96 × 40 × 17 mm |
| Poids | 460 g |
Accessoires
La sonde de courant Micsig CP1510 est fournie avec les accessoires suivants :
- Câble d'alimentation
Avantages et inconvénients
- Bande passante élevée
- Courant élevé
Téléchargements
| Micsig CP3000 series user manual |  (1.75 MB) | Télécharger |
| Micsig CP3000 series datasheet | (901.28 KB) | Télécharger |
