Analyseur de réseau vectoriel LiteVNA 67
Détails

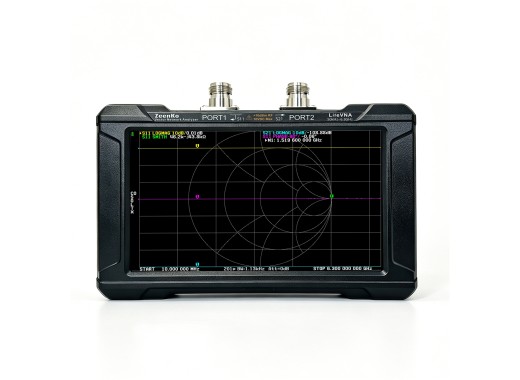

Le LiteVNA 67 est un analyseur de réseau vectoriel portable, adapté à toutes les mesures courantes de composants RF, d'antennes et de filtres. De plus, cet analyseur mesure la réflexion S11 et la transmission S21 sur une bande ultra-large allant de 50 kHz à 6,3 GHz, et calcule les résultats de réflectométrie dans le domaine temporel ainsi que la distance au défaut à partir du même balayage. Un atténuateur de source intégré maintient la sortie à un niveau contrôlé, ce qui rend cet analyseur particulièrement adapté à la caractérisation de dispositifs actifs tels que les amplificateurs et les mélangeurs. Chaque résultat s’affiche directement sur l’écran tactile capacitif de 7 pouces, sous forme de diagramme de Smith, de courbe de magnitude logarithmique, de courbe de ROS ou de courbe de phase, et la batterie intégrée de 7 800 mAh permet à cet analyseur de fonctionner pendant de longues sessions loin d’un banc de travail.
Au-delà de l’utilisation à l’écran, cet analyseur se connecte à un PC ou à un téléphone Android via USB-C, où le logiciel NanoVNA compatible enregistre et traite chaque balayage. Les ports de type N acceptent directement les étalons de calibrage fournis, et des câbles de test et étalons de type N supplémentaires permettent d’étendre les capacités de cet analyseur à d’autres types de connecteurs. Contactez-nous pour obtenir des conseils sur les étalons de calibrage et le câblage adaptés à une configuration de mesure donnée.
Présentation des modèles
| Modèle | LiteVNA 62 | LiteVNA 64 | LiteVNA 67 |
|---|---|---|---|
| Écran | Écran résistif de 2,8 pouces | Écran résistif de 3,95 pouces | Écran capacitif de 7 pouces |
| Batterie | 1 300 mAh | 2 000 mAh | 7 800 mAh |
| Connecteurs | SMA | SMA | Type N |
| Plage dynamique | >70 dB (50 kHz à 3 GHz) >50 dB (de 3 à 6,3 GHz) |
>90 dB (de 50 kHz à 3 GHz) >70 dB (de 3 à 6,3 GHz) |
>100 dB (de 50 kHz à 3 GHz) >80 dB (de 3 à 6,3 GHz) |
| Atténuateur de source | Non |
Non |
Oui |
| Prix |
Caractéristiques techniques
| Bande passante | 50 kHz - 6,3 GHz |
| Ports | 2 |
| Stabilité de fréquence | 0,5 ppm |
| S11 (perte de retour) | >50 dB (50 kHz à 3 GHz), >40 dB (3 à 6,3 GHz) |
| Niveau d'entrée max. | +10 dBm (RF), 10 VCC max. |
| Points de balayage | 10-1001 (appareil), 1-1024 (USB) |
| Interfaces | USB-C |
Accessoires
Le LiteVNA 67 est livré avec les accessoires suivants :
- Étalon de calibrage OPEN de type N
- Étalon de calibrage SHORT de type N
- Étalon de calibrage de type N « LOAD »
- Adaptateur femelle-femelle de type N
- Mallette de transport
- Câble de test RF
- Câble USB-C
Avantages et inconvénients
- Écran tactile capacitif de 7 pouces
- Connecteurs de type N
- Atténuateur de source intégré
- Kit complet avec kit de calibration et mallette de rangement
- Mesure uniquement S11 et S21
- Les ports de type N nécessitent un adaptateur pour les appareils SMA
Téléchargements
| LiteVNA user manual |  (1.08 MB) | Télécharger |
