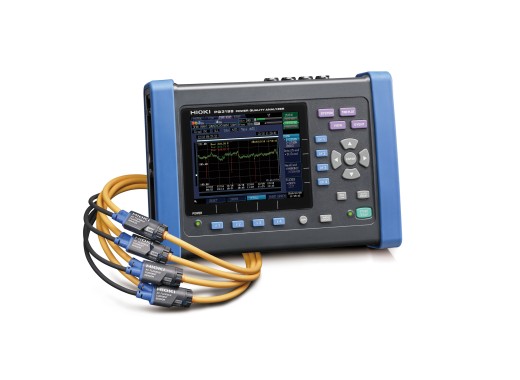

Kit d'analyse de la qualité de l'énergie Hioki PQ3198-94
Détails
Le kit d'analyse de la qualité de l'énergie Hioki PQ3198-94 comprend le PQ3198 et tous les accessoires nécessaires, permettant des mesures jusqu'à 6000A. Il est idéal pour effectuer des inspections de puissance et diagnostiquer les perturbations dans les systèmes électriques de puissance élevée à l'aide des quatre voies isolées. De plus, cet appareil est un enregistreur de puissance triphasé de haute qualité, ce qui signifie qu'il est capable de surveiller, de mesurer et d'enregistrer des phases de courant simultanément. Le PQ3198 peut enregistrer les creux de tension, les déséquilibres et les harmoniques, ce qui en fait une solution tout-en-un pour la surveillance et l'analyse de la qualité de l'énergie. Grâce à toutes ces caractéristiques, cet analyseur peut être utilisé pour les audits de la qualité de l'énergie.
Grâce à ses capacités d'enregistrement à long terme sur carte SD, le PQ3198 peut stocker des informations pendant des mois. Cet analyseur de qualité d'énergie prend en charge les tensions CA et CC conformément à la norme IEC61000-4-30 Classe A. Grâce à sa taille, l'analyseur de qualité d'énergie est facilement transportable, ce qui en fait l'appareil idéal pour les professionnels sur les chantiers.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Spécifications
| Entrées de tension | |
| Catégorie de mesure | 600 V CAT IV / 1 000 V CAT III |
| Voies de mesure | 4 voies de tension |
| Plage de mesure | 1 V à 1 000 V CA/CC (±6 000 V crête) |
| Précision de base | ±0,1 % de la lecture |
| Gamme de fréquences | CC, 0,1 Hz à 700 kHz |
| Tension d'entrée maximale | 1 000 V rms / 1 000 V CC |
| Transitoires de tension | |
|---|---|
| Détection d'événements | Transitoires, pics de tension, chutes de tension, coupures, variations de fréquence |
| Conformité aux normes | IEC 61000-4-30 Classe A |
| Entrées de courant | |
| Nombre d'entrées | 4 voies de courant |
| Gamme de mesure du courant | Jusqu'à 6 000 A CA (avec les capteurs de courant flexibles CT7045) |
| Plage de mesure du capteur | 600 A / 6 000 A CA |
| Bande passante | 10 Hz à 50 kHz (±3 dB) |
| Précision | ±1,5 % de la pleine échelle ±0,25 % de la pleine échelle (Capteur CT7045) |
| Tension nominale maximale à la terre | 600 V CAT IV / 1 000 V CAT III |
| Diamètre de boucle | 180 mm |
| Enregistrement de données | Stockage sur carte mémoire SD (mémoire interne prise en charge) |
| Écran | Couleur TFT de 6,5 pouces |
| Alimentation électrique | Adaptateur secteur Z1002, packs de piles Z1003 (jusqu'à 3 heures de fonctionnement) |
| Dimensions | 264 mm × 150 mm × 68 mm |
| Poids | 2,6 kg |
Accessoires
Le PQ3198-94 est livré avec :
- x1 Adaptateur 3AC Z1002
- x1 Batterie Z1003
- x1 Câble USB
- x1 Pinces de couleur
- x1 Tube en spirale
- x1 Mallette de transport C1009
- x1 Cordon de tension L1000
- x4 Capteurs de courant flexibles CT7045
- x1 Carte mémoire SD Z4001
- x3 Cordons de raccordement L1021-02r
- x1 CD du logiciel PQ ONE
Avantages et inconvénients
- Enregistreur de qualité d'énergie de haute qualité pour le triphasé
- Enregistrement de longue durée possible avec la carte SD
Téléchargements
| Hioki PQ3198-94 user manual |  (10.91 MB) | Télécharger |
| Hioki PQ3198 data sheet | (38.2 MB) | Télécharger |
