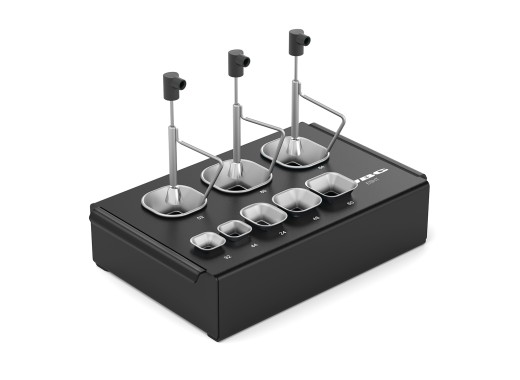

Pupitre d'extraction JBC ESHT pour stations de soudage à l'air chaud

Le pupitre d'extraction JBC ESHT est utile pour placer et sélectionner les extracteurs, les protecteurs et les trépieds utilisés par les stations de soudage à air chaud JBC qui ne sont pas déjà équipées d'un pupitre d'extraction, comme la TESE-2QB, JTSE-2QB, ou la PK-5A outil pick & place.

Ce produit comprend également un ensemble complet d'accessoires, nécessaires pour retravailler un circuit imprimé et ses composants. Lorsqu'un composant doit être retiré d'un circuit imprimé, cela peut être fait automatiquement avec les extracteurs à trépied inclus. Ces extracteurs sont dotés d'une ventouse qui se fixe sur le composant en question. Après la fusion de l'étain de soudure, le composant est automatiquement soulevé par l'extracteur.

Le kit d'accessoires contient également des plateaux de protection séparés qui peuvent être placés autour du composant à usiner pour protéger le reste du circuit imprimé ou d'autres composants de l'air chaud.

Ces protecteurs, extracteurs et trépieds peuvent être facilement et commodément placés dans ce pupitre d'extraction aux emplacements préinstallés et étiquetés.

Spécifications

Accessoires

Le pupitre d'extraction JBC ESHT pour une station de soudage à l'air chaud est livrée en standard :

• Pupitre d’extraction
• Kit d'accessoires :
  • Extracteurs :
    • E2184 (24 x 24 mm)
    • E2064 (20 x 26 mm)
    • E2052 (20 x 20 mm)
  • Protecteurs :
    • P2220 (10 x 10 mm)
    • P2230 (15 x 15 mm)
    • P2235 (12 x 17 mm)
    • P4000 (12,5 x 12,5 mm)
    • P4010 (17 x 17 mm)
  • Trépieds (T2050, T2250)
  • Tube d'aspiration pour extracteurs et trépieds (0932330)
  • Ventouses (x3 0934050, x3 0934070)
