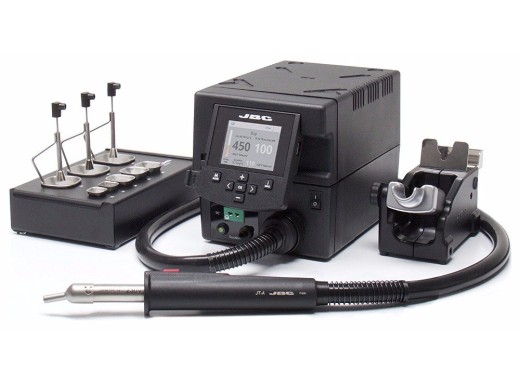

Station de soudage à air chaud JBC JTSE-2B
Détails
La JBC JTSE-2B est une station de soudage à air chaud puissante composée d'une unité de commande, d'un outil à air chaud, d'un support d'outil, d'un pupitre d'extraction et d'un ensemble complet d'accessoires avec extracteurs, protecteurs, trépieds, ventouses et buses.
Cette station permet de réparer tous les types de CMS rapidement et en toute sécurité, même les plus grands QFP et PLCC.
En plus du mode manuel standard, la station dispose d'un certain nombre de profils intégrés qui permettent d'effectuer les tâches de reprise avec une précision maximale. Vous pouvez également créer vos propres profils avec lesquels les valeurs de température et de débit d'air sont contrôlées. Au moyen d'un thermocouple, il est possible d'obtenir un contrôle très précis de la température d'un composant ou d'un circuit imprimé. Il est également possible de protéger certaines composants ou certains endroits spécifiques d'un circuit imprimé contre la surchauffe.
Si vous achetez cette station, vous recevez aussi l'outil à air chaud JT-T2B avec une buse droite et deux buses courbes.
Le support d’outil reconnaît quand cet outil de reprise est placé dans le support et il active immédiatement le mode de veille automatique. Ce mode veille assure une meilleure sécurité sur le lieu de travail et une plus longue durée de vie des buses et de l'outil à air chaud. En outre, le support est équipé d'un « changeur rapide de buses » qui permet de changer les buses rapidement et en toute sécurité, même si elles sont encore chaudes.
Le jeu d'accessoires comprend tout ce qu'il faut pour retravailler les circuits imprimés et les composants.
Lorsqu'un composant doit être retiré d'un PCB, cela peut être fait automatiquement avec les extracteurs manuels ou à trépied.
Ces extracteurs sont dotés d'une ventouse qui se fixe sur le composant en question. Après la fusion de la soudure, le composant est automatiquement soulevé par l'extracteur.
Ce kit contient également des « plateaux » de protection séparés qui peuvent être placés autour du composant à usiner pour protéger le circuit imprimé ou d'autres composants de l'air chaud. Ces protecteurs et extracteurs peuvent être placés facilement et commodément dans le pupitre d'extracteurs fourni.
Pour plus d'informations sur le fonctionnement de l’appareil et des accessoires, consulte le manuel en bas de cette page.
Si vous recherchez une station à air chaud moins puissante mais plus précise, vous pouvez regarder au TESE-2B.
La garantie standard de 2 ans peut être prolongée à 3 ans en enregistrant votre appareil.
Spécifications
| Puissance | 700 W |
| Plage de température | 150-450 ℃ |
| Contrôle du débit d'air | 5-50 l/min standard |
| Vide | 30% |
| Interface de communication | USB-B, RS232 |
| Anti-ESD (décharges électrostatiques) | oui |
| Veille automatique | oui |
| Dimensions | 148 x 184 x 140 mm |
| Poids | 4,93 kg |
Accessoires
La station à air chaud JTSE-2B est livrée en standard avec :- L’unité de commande JTSE
- Le support d’outils JT-SD
- L’outil à air chaud JT-T2B
- Pupitre d'extraction (0008752)
- Le thermocouple (PH218)
- L’ensemble d'accessoires JT :
- Extracteurs (E2184, E2064, E2052)
- Protecteurs (P2220, P2230, P2235, P4000, P4010)
- Trépieds (T2050, T2250)
- Tube d'aspiration pour extracteurs et trépieds (0932330)
- Ventouses (x3 0934050, 0934070)
- Buses (JN2015, JN2012, JN2020)
- Câble d'alimentation
- Mode d'emploi
Options
| Pédale | Cette pédale permet de contrôler le débit d'air de la station à air chaud. |
Téléchargements
| JTSE-2B datasheet |  (702.23 KB) | Télécharger |
| JTSE-2B manual | (1.15 MB) | Télécharger |
