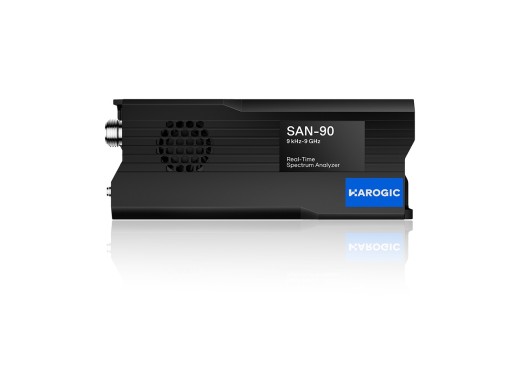

Analyseur de spectre Harogic SAN-90 USB
Détails
Le Harogic SAN-90 est un analyseur de spectre USB conçu pour le développement RF, les tests de pré-conformité CEM et la surveillance des signaux. Cet analyseur couvre une plage allant de 9 kHz à 9 GHz, avec une bande passante d'analyse en temps réel sans interruption de 50 MHz. Un récepteur superhétérodyne équipé de 14 filtres de présélection atteint un DANL de -168 dBm/Hz, ce qui permet de détecter les signaux de faible niveau même en présence de porteuses puissantes. La gamme SAN offre donc des performances élevées à un prix compétitif.
Le logiciel SAStudio4 fourni avec l'appareil propose neuf modes de fonctionnement, notamment la mesure du bruit de phase, l'analyse harmonique et la démodulation AM/FM. De plus, l'API prend en charge de nombreux langages de programmation et s'intègre à des plateformes telles que Qt et LabVIEW. Une horloge de référence OCXO, le GNSS, une bande passante d'analyse de 100 MHz ainsi que les modes de modulation vectorielle et d'analyse d'impulsions constituent des options proposées par le fabricant.
Pour les travaux en direct, les antennes HOA-90 omnidirectionnelle et l'antenne HDA-100 directionnelle chargent automatiquement leur facteur d'antenne dans SAStudio4. La série PXN offre les mêmes performances de mesure dans un appareil portable doté d'un écran et d'une batterie. Contactez-nous si vous avez besoin d'une configuration spécifique.
Aperçu du modèle
| Modèle | SAN-45 | SAN-60 | SAN-90 |
|---|---|---|---|
| Bande passante | 9 kHz - 4,5 GHz | 9 kHz - 6 GHz | 9 kHz - 9 GHz |
| Prix |
Caractéristiques techniques
| RBW | 0,1 Hz - 10 MHz |
| Bande passante d'analyse | 50 MHz |
| DANL | -168 dBm/Hz (typ. à 1 GHz) |
| Précision d'amplitude | ±1,0 dB |
| Bruit de phase | -110 dBc/Hz à un décalage de 10 kHz (1 GHz) |
| Générateur suiveur | Non |
| Interfaces | USB-C, GNSS |
| Systèmes d'exploitation | Windows, Linux |
| Écran | Externe |
| Dimensions | 163 x 66 x 37 mm |
| Poids | 420 g |
Accessoires
Le Harogic SAN-90 est livré avec :
- Clé USB
- Câble de données USB-C
- Câble d'alimentation USB
- Adaptateur secteur
Avantages et inconvénients
- Des performances élevées à un prix compétitif
- Analyse du spectre en temps réel
- Prise en charge de plusieurs langages de programmation
- Intégration aisée avec Qt et LabVIEW
- Pas de générateur suiveur
Téléchargements
| Harogic SAN series datasheet |  (1.88 MB) | Télécharger |
| Harogic SAStudio4 user manual | (10.63 MB) | Télécharger |
