Analyseur de spectre USB Harogic SAN-45
Détails

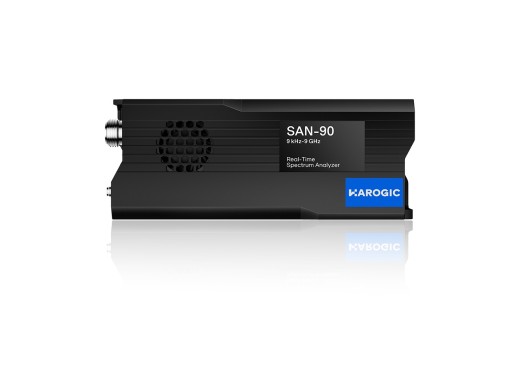

Remarque : les images du produit montrent le SAN-90, mais le SAN-45 présente un aspect similaire.
Le SAN-45 de Harogic est un analyseur de spectre USB conçu pour le développement RF, la pré-conformité CEM et la surveillance des signaux. Cet analyseur couvre une plage de 9 kHz à 4,5 GHz avec une bande passante d'analyse en temps réel sans interruption de 50 MHz. Un récepteur superhétérodyne doté de 14 filtres de présélection atteint un DANL de -168 dBm/Hz, ce qui permet de détecter les signaux de faible niveau même en présence de porteuses puissantes. La série SAN offre ainsi des performances élevées à un prix compétitif.
Le logiciel SAStudio4 fourni prend en charge neuf modes de fonctionnement, notamment la mesure du bruit de phase, l’analyse harmonique et la démodulation AM/FM. De plus, l’API prend en charge de nombreux langages de programmation et s’intègre à des plateformes telles que Qt et LabVIEW. Une horloge de référence OCXO, le GNSS, une bande passante d’analyse de 100 MHz ainsi que les modes de modulation vectorielle et d’analyse d’impulsions sont disponibles en option d’usine.
Pour les mesures en extérieur, les antennes omnidirectionnelle HOA-90 et directionnelle HDA-100 chargent automatiquement leur facteur d'antenne dans SAStudio4. La série PXN offre les mêmes performances de mesure dans un appareil portable doté d’un écran et d’une batterie. Contactez-nous si vous avez besoin d’une configuration spécifique.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu des modèles
| Modèle | SAN-45 | SAN-60 | SAN-90 |
|---|---|---|---|
| Bande passante | 9 kHz - 4,5 GHz | 9 kHz - 6 GHz | 9 kHz - 9 GHz |
| Prix |
Caractéristiques techniques
| RBW | 0,1 Hz - 10 MHz |
| Bande passante d'analyse | 50 MHz |
| DANL | -168 dBm/Hz (typ. à 1 GHz) |
| Précision d'amplitude | ±1,0 dB |
| Bruit de phase | -110 dBc/Hz à un décalage de 10 kHz (1 GHz) |
| Générateur suiveur | Non |
| Interfaces | USB-C, GNSS |
| Systèmes d'exploitation | Windows, Linux |
| Écran | Externe |
| Dimensions | 163 x 66 x 37 mm |
| Poids | 420 g |
Accessoires
Le Harogic SAN-45 est livré avec :
- une clé USB
- Câble de données USB-C
- Câble d'alimentation USB
- Adaptateur secteur
Avantages et inconvénients
- Des performances élevées à un prix compétitif
- Analyse du spectre en temps réel
- Prise en charge de plusieurs langages de programmation
- Intégration facile avec Qt et LabVIEW
- Pas de générateur suiveur
Téléchargements
| Harogic SAN series datasheet |  (1.88 MB) | Télécharger |
| Harogic SAStudio4 user manual | (10.63 MB) | Télécharger |
