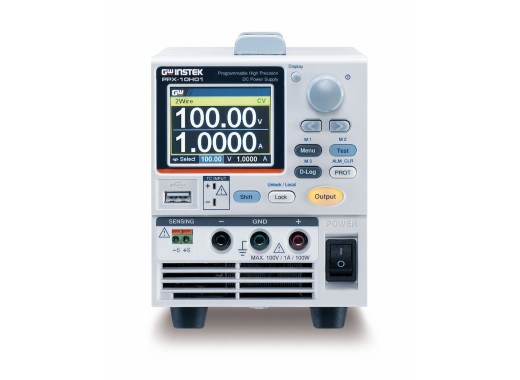

GW Instek PPX-10H01 alimentation électrique CC programmable de haute précision
Détails
Le GW Instek PPX-10H01 est une alimentation DC programmable de haute précision de 100W faisant partie de la série PPX. Cette alimentation a une haute résolution jusqu'à 0,1mV et 0,1µA. Le PPX-10H01 se caractérise également par un temps de réponse rapide de 50µs et un faible bruit de 1,2mV/1mA. De plus, la vitesse de balayage de la tension et du courant est réglable. En outre, la série PPX dispose d'une fonction de test de séquence permettant à l'alimentation d'exécuter automatiquement une série de tests, qui peuvent également être lus à partir d'un lecteur flash USB et les résultats y sont enregistrés.
La série PPX peut également être utilisée pour connecter en guirlande jusqu'à 31 unités. En outre, la télédétection compense les pertes de tension, garantissant ainsi une distribution précise de la tension. Enfin, l'alimentation est dotée d'interfaces USB, LAN, RS-232 et RS-485 et peut être contrôlée à distance.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Aperçu du modèle
| Modèle | PPX-1005 | PPX-2002 | PPX-2005 | PPX-3601 | PPX-3603 | PPX-10H01 |
|---|---|---|---|---|---|---|
| Puissance totale | 50 W | 40 W | 100 W | 36 W | 108 W | 100 W |
| Plage de tension | 0 - 10 V | 0 - 20 V | 0 - 20 V | 0 - 36 V | 0 - 36 V | 0 - 100 V |
| Plage de courant | 0 - 5 A | 0 - 2 A | 0 - 5 A | 0 - 1 A | 0 - 3 A | 0 - 1 A |
| Ondulation | 0,35 mV / 2 mA | 0,5 mV / 1 mA | 0,5 mV / 2 mA | 0,8 mV / 400 µA | 0,8 mV / 1 mA | 1,2 mV / 1 mA |
| Prix |
Caractéristiques techniques
| Sorties | 1 |
| Résolution | 1 mV / 0,1 µA |
| Protection | OVP, OCP, OTP |
| Interfaces | USB, LAN, RS-232 / RS-485 (via ports RJ45) |
| Écran | 2.4" TFT |
| Dimensions de l'appareil | 107 x 124 x 313 mm |
| Poids | 5,5 kg |
Accessoires
- Cordon d'alimentation
- Câble de test GTL-203A
- Câble de mise à la terre GTL-201A
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Haute résolution
- Temps de réponse rapide
- Faible bruit
- Vitesse de balayage réglable pour la tension et le courant
Téléchargements
| PPX series user manual |  (4.61 MB) | Télécharger |
| PPX series data sheet | (608.75 KB) | Télécharger |
| PPX series programming manual | (3.15 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
