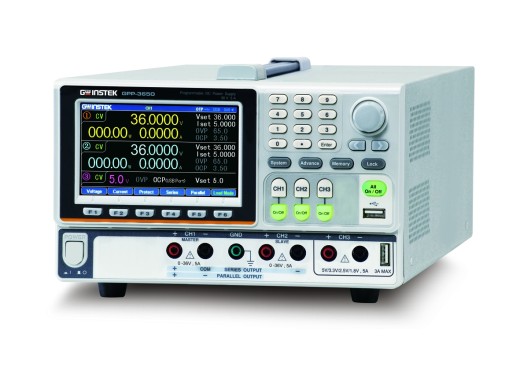

La GPP-3650 de GW Instek est une alimentation électrique en courant continu programmable à 3 canaux avec une puissance de sortie de 385 W. Les deux premiers canaux ont une tension de sortie de 0-36 V et un courant de sortie de 0-5 A.
Le troisième canal a une tension de sortie de 1,8/2,5/3,3/5 V et un courant de sortie de 5 A. Avec un courant de sortie de 5 A pour les deux canaux, cette alimentation électrique fournit plus que le courant habituel de 3 A des modèles tels que la GPP-4323.
La GPP-3650 a une haute résolution de programme de 1 mV/0,1 mA, une résolution de relecture de 0,1 mV/0,1 mA et un faible ondulation de ≤ 1 mVrms/≤ 2 mArms.
Une fonction unique de la GPP-3650 est la protection contre l'inversion de polarité, grâce à laquelle l'alimentation électrique est protégée contre les batteries connectées de manière inversée. L'alimentation électrique possède un circuit interne qui permet de connecter les deux premiers canaux en série ou en parallèle, sans câblage supplémentaire.
Elle dispose également de plusieurs modes d'affichage, y compris des valeurs de réglage à un ou plusieurs canaux, des valeurs de mesure et des affichages de formes d'onde. Il est également possible de définir des conditions pour protéger l'objet sous test par une alarme sonore ou en coupant automatiquement l'alimentation électrique.
En outre, cette alimentation électrique possède une fonction d'enregistreur de sortie, qui peut enregistrer la tension/le courant dans la mémoire interne, et le résultat peut être stocké sous forme de fichier .REC ou .CSV.
Charge électronique
Le GW Instek GPP-3650 dispose d'une fonction de charge qui permet d'utiliser CH1 et CH2 comme charge.
CH1 et CH2 peuvent tirer une puissance maximale combinée de 50W. La charge peut fonctionner en mode CV, CC et CR.
De plus, la fonction des deux canaux peut être choisie indépendamment, ce qui permet d'utiliser 2 alimentations, 1 alimentation et 1 charge, ou 2 charges.
Spécifications
| Spécifications de I'alimentation électrique
|
| Puissance totale | 385 W |
| Sorties | 3 |
| Gamme de tension | CH1: 0 - 36 V
CH2: 0 - 36 V
CH3: 0 - 5 V |
| Gamme de courant | CH1: 0 - 5 A
CH2: 0 - 5 A
CH3: 0 - 5 A |
| Résolution | 1 mV / 0.1 mA |
| Ondulation | ≤ 1 mVrms / ≤ 2 mArms |
|
| Spécifications de la charge électronique
|
| Puissance totale | 50 W |
| Entrées | 2 |
| Gamme de tension | CH1: 1 V - 36.5 V
CH2: 1 V - 36.5 V |
| Gamme de courant | CH1: 0 - 5.2 A
CH2: 0 - 5.2 A |
| Gamme de résistance | CH1: 1 Ω - 1 KΩ
CH2: 1 Ω - 1 KΩ |
| Résolution | 10 mV / 0.1 mA / 1 Ω |
|
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | USB, USB-B, LAN, RS232, Ext I/O |
| Écran | 4.3" TFT LCD |
| Dimensions | 213 x 145 x 362 mm |
| Poids | 10 kg |
Options
| GPIB |
Cette option permet d'ajouter une connexion GPIB aux alimentations de la série GPP. Cette option est installée par le fabricant.
| |
Accessoires
L’alimentation électrique GPP-3650 est livrée avec les accessoires suivants :
- Câble d'alimentation
- Cordons de mesure
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Fonction de charge électronique
- Connexion interne série et parallèle
Téléchargements
(3.24 MB)
