Générateur de fonction MFG-2260MFA de GW Instek
Détails

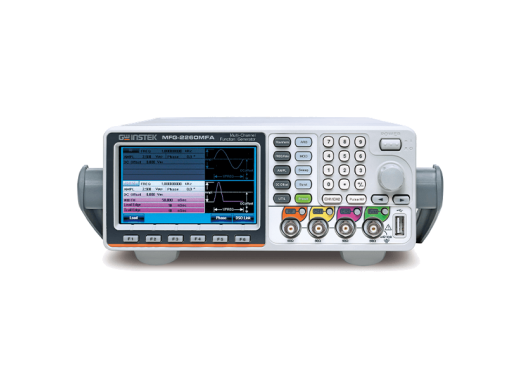

Le GW Instek MFG-2260MFA est un appareil très avancé qui, en plus d'un générateur de fonction arbitraire, dispose également d'un générateur d'impulsions, générateur RF et d'un amplificateur de puissance. Les deux canaux de ce générateur de fonction ont des performances égales et une bande passante de 60 MHz.
Le générateur de fonction arbitraire peut générer des signaux tels que des fonctions sinusoïdales, de bloc, dentelure, de rampe et arbitraires. Ces signaux de sortie sont, en raison de la fréquence d'échantillonnage élevé de 200 MSa/s, très précis et point par point. De plus, ce générateur de fonction arbitraire comporte un grand nombre de méthodes modulaires.
Les canaux de sortie sont isolés, ce qui rend cet appareil très adapté pour tester les circuits flottants. Il est également possible d'augmenter la tension continue avec une alimentation électrique externe.
Grâce à l'AWES (Arbitrary Waveform Editing Software), il est très facile pour l'utilisateur de modifier les formes d'onde.
Il est également possible de modifier des formes d'onde arbitraires au moyen de 66 formes d'onde intégrées.
Grâce à ses canaux multifonctionnels, le MFG-2260MFA est capable de traiter de nombreux signaux tels que la modulation IQ, les vibrations à basse fréquence, la diffusion AM/FM, le moteur PWM et la simulation de bruit d'impulsion. Ce générateur de fonction est donc idéal pour divers domaines tels que la recherche scientifique, l'éducation, la R&D et le contrôle de la qualité.
Formes d'onde pertinentes pour la médecine et l'automobile
Avec la dernière mise à jour du firmware, 36 formes d'ondes intégrées ont été ajoutées, qui sont pertinentes pour le monde médical et automobile. Les formes d'ondes médicales sont par exemple les signaux cardiaques, les électrocardiogrammes, les électromyogrammes, etc. Les formes d'ondes automobiles sont par exemple les formes d'ondes d'allumage, les profils de démarrage, les tensions d'alimentation, etc. Vous trouverez de plus amples informations sur ces formes d'onde sur cette page.
Aperçu du modèle
| Modèle | MFG-2230M | MFG-2260M | MFG-2260MFA | MFG-2220HM |
|---|---|---|---|---|
| Générateur RF | No |
No |
160 MHz (1 mVpp - 2 Vpp) | No |
| Amplificateur de puissance | No |
No |
20 W (12.5 V, 1.6 A) | No |
| Fréquence d'échantillonnage | 200 MSa/s | 200 MSa/s | 200 MSa/s | 250 MSa/s |
| Bande passante du canal | 30 MHz | 60 MHz | 60 MHz | 200 MHz |
| Prix |
Spécifications
| canaux | 2 |
| Signaux de sortie | Fonctions d'arbitrage, Sinus, Bloc, Dentelure, Rampe, |
| Gamme d'amplitude | 1 mVpp - 10 Vpp |
| Longueur de la forme d'onde | 16 kpts |
| Résolution | 14 bits |
| Cycle de service | 0,01 - 99,99 % |
| Impédance | 50 Ω |
| Compteur de fréquence | 5 Hz - 150 MHz |
| Tension d’isolation maximale | 42 Vpk |
| Modulation | AM/FM/PM/SUM/PWM/FSK/Balayage/Démarrage |
| Interfaces | LAN, USB |
| Mémoire | 10 formes d'onde (avec un maximum de 16 000 points) |
| Bande passante du générateur d'impulsions | 25 MHz |
| Amplitude du générateur d'impulsions | 1 mVpp - 2,5 Vpp |
| Écran | TFT LCD 4,3" (480 x 272) |
| Dimensions | 266 x 107 x 293 mm |
| Poids | 2,5 kg |
Pour plus d'informations sur les spécifications et le fonctionnement de ce produit, veuillez vous référer à la fiche technique et au mode d’emploi en bas de cette page.
Accessoires
Le MFG-2260MFA sera livré avec :- x2 câbles BNC à pince crocodile (GTL-101)
- Câble d'alimentation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Générateur RF
- Amplificateur de puissance
- Sorties isolées
Téléchargements
| MFG-2000 series Manual |  (6.72 MB) | Télécharger |
| MFG-2000 series Datasheet | (403 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
