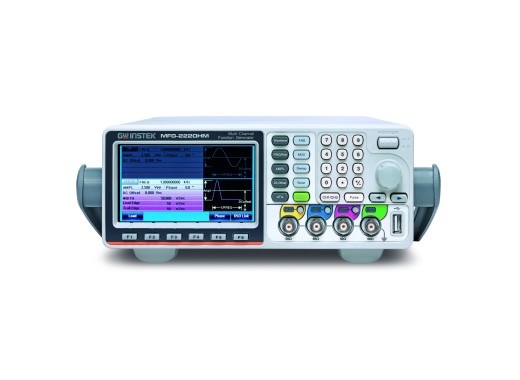

Générateur de fonctions GW Instek MFG-2220HM
Détails
Le GW Instek MFG-2220HM est un appareil très avancé qui, en plus d'un générateur de fonction arbitraire, dispose également d'un générateur d'impulsions. Les deux canaux de ce générateur de fonction ont des performances égales et une bande passante de 200MHz.
Le générateur de fonction arbitraire peut générer des signaux tels que des fonctions sinusoïdales, de bloc, dentelure, de rampe et arbitraires. Ces signaux de sortie sont, en raison de la fréquence d'échantillonnage élevé de 250MSa/s, très précis et point par point. De plus, ce générateur de fonction arbitraire comporte un grand nombre de méthodes modulaires.
Les canaux de sortie sont isolés, ce qui rend cet appareil très adapté pour tester les circuits flottants. Il est également possible d'augmenter la tension continue avec une alimentation électrique externe.
Grâce à l'AWES (Arbitrary Waveform Editing Software), il est très facile pour l'utilisateur de modifier les formes d'onde.
Il est également possible de modifier des formes d'onde arbitraires au moyen de 66 formes d'onde intégrées.
Grâce à ses canaux multifonctionnels, le MFG-2220HM est capable de traiter de nombreux signaux tels que la modulation IQ, les vibrations à basse fréquence, la diffusion AM/FM, le moteur PWM et la simulation de bruit d'impulsion. Ce générateur de fonction est donc idéal pour divers domaines tels que la recherche scientifique, l'éducation, la R&D et le contrôle de la qualité.
Aperçu du modèle
| Modèle | MFG-2230M | MFG-2260M | MFG-2260MFA | MFG-2220HM |
|---|---|---|---|---|
| Générateur RF | No |
No |
160 MHz (1 mVpp - 2 Vpp) | No |
| Amplificateur de puissance | No |
No |
20 W (12.5 V, 1.6 A) | No |
| Fréquence d'échantillonnage | 200 MSa/s | 200 MSa/s | 200 MSa/s | 250 MSa/s |
| Bande passante du canal | 30 MHz | 60 MHz | 60 MHz | 200 MHz |
| Prix |
Caractéristiques techniques
| Canaux | 2 |
| Signaux de sortie | Fonctions arbitraires, sinus, bloc, dent de scie, rampe |
| Plage d'amplitude | 1 mVpp - 10 Vpp |
| Longueur de la forme d'onde | 16 kpts |
| Résolution | 14 bits |
| Cycle de service | 0.01 - 99.99 % |
| Impédance | 50 Ω |
| Compteur de fréquence | 5 Hz - 150 MHz |
| Tension d'isolement Tension d'isolation | 42 Vpk |
| Modulation | AM/FM/PM/SUM/PWM/FSK/Sweep/Burst |
| Interfaces | LAN, USB |
| Mémoire | 10 formes d'onde (avec 16k points max.) |
| Largeur de bande du générateur d'impulsions | 25 MHz |
| Amplitude du générateur d'impulsions | 1 mVpp - 2,5 Vpp |
| Écran | 4.3" TFT LCD (480x272) |
| Dimensions de l'appareil | 266 x 107 x 293 mm |
| Poids | 2,8 kg |
Accessoires
Le MFG-2220HM est livré avec :- 2 câbles BNC à pince crocodile (GTL-101)
- Cordon d'alimentation
- Déclaration d'étalonnage traçable
Avantages et inconvénients
- Bande passante élevée
- Sorties isolées
- Pas de générateur RF
- Pas d'amplificateur de puissance
Téléchargements
| MFG-2220HM user manual |  (5.41 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
