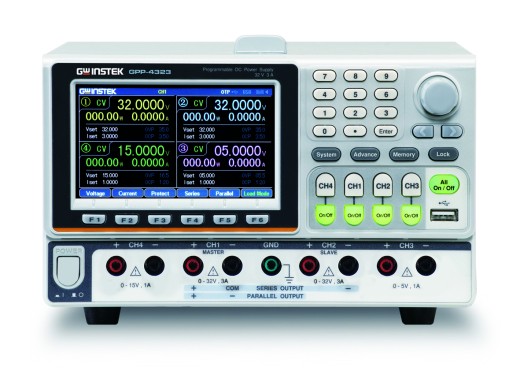

Alimentation + charge incl. module LAN GW Instek GPP-4323

L'alimentation GPP-4323 appartient à la série GPP de GW-Instek et comporte 4 canaux. Les deux premiers canaux ont une tension de sortie de 0 à 32 V et un courant de sortie de 0 à 3 A. Le troisième canal a une tension de sortie de 1,8/2,5 /3,3/5,0 V et un courant de sortie de 1 A, et le quatrième canal a une tension de sortie de 0 à 15 V et un courant de sortie de 0 à 1 A.

La série GPP de GW-Instek est une série d'alimentations programmables avec une haute résolution de programmation et de relecture. Elle dispose également d'un faible niveau d'ondulation. Cela rend les alimentations très précises. Un interrupteur marche-arrêt de sortie indépendant est fourni pour chaque canal.

Les modèles multicanaux ont un circuit interne qui permet de connecter les deux premiers canaux en série ou en parallèle sans avoir besoin d'un câblage externe supplémentaire, ce qui offre aux utilisateurs une commodité non seulement dans les procédures d'utilisation mais aussi dans une sortie plus stable. La série GPP offre une variété de modes d'affichage, y compris des valeurs de réglage à un ou plusieurs canaux, des valeurs de mesure et des affichages de forme d'onde. Il est également possible de définir des conditions pour protéger l'objet sous test. Cela peut se faire au moyen d'alarmes sonores ou en coupant automatiquement l'alimentation du laboratoire à certaines valeurs de réglage. En outre, cette alimentation dispose d'une fonction d'enregistrement de sortie, qui enregistre la tension/le courant dans la mémoire interne, et le résultat peut être stocké dans un fichier .REC ou .CSV. La série GPP dispose également d'une fonction de sortie séquentielle, qui permet aux utilisateurs de définir la forme d'onde de charge séquentielle à tension constante (CV) ou à courant constant (CC). Il existe également 8 formes d'onde intégrées.

Charge électronique

La série GW Instek GPP- a une fonction de charge qui permet à CH1 et CH2 d'être utilisés comme un circuit d'alimentation et de consommation d'énergie. De cette façon, la puissance d'un objet sous test peut être simultanément fournie et consommée, répondant par exemple aux exigences de base des tests de charge et de décharge des batteries.
CH1 et CH2 peuvent tous deux fournir une sortie d'alimentation de 32V/3A, mais disposent également d'une fonction de charge à tension constante de 32V, à courant constant de 3,2A et à résistance constante de 1kΩ. En outre, les fonctions des deux canaux peuvent être choisies indépendamment, ce qui permet d'utiliser 2 sorties de puissance, 1 sortie de puissance et 1 charge ou 2 charges.

Module LAN

Cette version du GPP-4323 est livrée avec le module LAN en option.

Aperçu des modèles

Les principales différences entre les modèles de la série GPP sont présentées dans le tableau ci-dessous.

Modèle	GPP-1326	GPP-2323		GPP-3323			GPP-4323
Canaux	CH1	CH1	CH2	CH1	CH2	CH3	CH1	CH2	CH3	CH4
Tension de sortie	0-32V	0-32V	0-32V	0-32V	0-32V	1.8-5V	0-32V	0-32V	0-5V	0-15V
Courant de sortie	0-6A	0-3A	0-3A	0-3A	0-3A	5A	0-3A	0-3A	0-1A	0-1A
Résolution	1 mV / 0,2 mA	1 mV / 0,1 mA		1 mV / 0,1 mA			1 mV / 0,1 mA
Prix	564.84 TTC : 564,84 € HT : 470,70 €	545.29 Prix normal : 605,88 € Now: TTC : 545,29 € HT : 454,41 €		676.08 TTC : 676,08 € HT : 563,40 €			717.12 TTC : 717,12 € HT : 597,60 €

Spécifications

Charge
Puissance totale	50 W
Entrées	2
Plage de tension	CH1 : 1,5 V - 33 V CH2 : 1,5 V - 33 V
Plage de courant	CH1 : 0 - 3,2 A CH2 : 0 - 3,2 A
Plage de résistance	CH1 : 1 Ω - 1 KΩ CH2 : 1 Ω - 1 KΩ
Résolution	10 mV / 0,1 mA / 1 Ω
Ondulation	≤ 350 μVrms / 2mArms
Fonction de charge	Tension, courant et résistance constants
Formes d'onde intégrées	Sinus, impulsion, rampe, montée en escalier, descente en escalier, montée en escalier, montée exponentielle, descente exponentielle.
Interfaces	RS-232, USB
Affichage	Écran LCD TFT de 4,3 pouces
Dimensions	213 x 145 x 312 mm
Poids	~ 7,5 kg

Options

GPIB

Avec cette option, les alimentations de la série GPP- sont étendues avec une connexion GPIB. Cette option est installée par le fabricant.

GPIB 168 Incl. 20% TVA: 168,00 € HT : 140,00 € Info

Accessoires

L'alimentation électrique GPP-4323 est livrée avec les accessoires suivants :

• Cordon d'alimentation
• Cordons de test
• Déclaration d'étalonnage traçable
