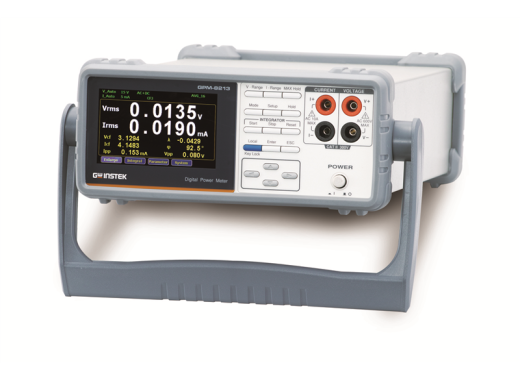

GW Instek GPM-8213 Mesureur de puissance
Détails
Le GPM-8213 de GW Instek est un wattmètre spécialement conçu pour les mesures sur des alimentations DC et AC. Ce compteur a la capacité d'analyser 19 paramètres différents avec une grande précision de base de ±0,1%. Le moniteur dispose de deux modes d'affichage avec lesquels 4 ou 8 de ces paramètres peuvent être affichés.
Le compteur dispose d'une connexion RS-232C, USB et LAN et peut être équipé en option d'une interface GPIB. Le compteur peut être utilisé de manière autonome pour les mesures ou peut également, via l'une de ces interfaces, être connecté à un PC pour éditer des programmes et stocker des données.
Le GPM-8213 fournit un support de mesure optimal pour les tests qui doivent être conformes à la certification IEC 62301/EN 50564. Il est inclus :
- Bande passante de DC~6kHz
- Valeur minimale du courant de 5mA (résolution de 0,1µA)
- Résolutions de mesure de puissance (1mW pour les valeurs de courant/tension minimales ; 1µW pour les valeurs de courant/tension maximales)
- Un facteur de crête atteignant 3 (la moitié de la plage atteint 6)
- Mesure de la distorsion harmonique totale
Pour des mesures de tension/courant plus importantes, le GPM-8213 offre également la possibilité de connecter un transformateur externe.
Aperçu du modèle
| Modèle | GPM-8213 | GPM-8310 |
|---|---|---|
| Bande passante | DC, 45 Hz - 6 kHz | DC, 0,1 Hz - 100 kHz |
| Nombre de paramètres de mesure | 19 | 25 |
| Tension, courant maximum | 600 Vrms, 20 Arms | 600 Vrms, 20 bras |
| Affichage | 4" TFT LCD | ECRAN LCD TFT DE 5 POUCES |
| Prix |
Spécifications
| Tension maximale | 600 Vrms |
| Courant maximum | 20 Arms |
| Bande passante de la fréquence testée | DC~6kHz |
| Paramètres de rencontre | Tension (Vdc, Vrms, V+pk, V-pk, VHz) Courant (Idc, Irms, I+pk, I-pk, IHz) Puissance (P, P+pk, P-pk) Puissance du dispositif (VA) Puissance réactive (VAR) Facteur de puissance (PF) Angle de phase (DEG) Facteur de crête (CFV/CFI) Distorsion harmonique totale (THDV/THDI) |
| Précision de la mesure | ±0,1% de la mesure |
| Résolution de la puissance | 1mW |
| Affichage | 4" TFT LCD |
| Connectivité | USB (hôte/appareil), Lan, RS-232C, (GPIB en option) |
| Dimensions | 270 x 110 x 350 mm |
| Poids | 2,9 kg |
Accessoires
Le GPM-8213 est livré en standard avec :
- Fiche d'instructions de sécurité
- Cordon d'alimentation
- Cordon de test GTL-209
- CD (comprenant un manuel d'utilisation complet et un pilote USB)
- Déclaration d'étalonnage traçable
Options
| Interface GPIB | ||
| Dispositif de test GPM-001 | Cette option permet de connecter directement un appareil à tester aux 4 bornes de mesure du GPM-8213. | |
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Téléchargements
| GPM-8213 Brochure |  (2.13 MB) | Télécharger |
| GPM-8213 Datasheet | (2.09 MB) | Télécharger |
| GPM-8213 User Manual | (2.8 MB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
