Les dispositifs de la série GDS-2000E présentent une caractéristique unique : ils sont munis de deux convertisseurs analogiques-numériques (CAN). Cela signifie qu'un échantillonnage de 1 Gé/s est possible sur deux voies simultanément. Sur les autres oscilloscopes à 1 Gé/s, la fréquence d'échantillonnage est divisée par deux (500 Mé/s) lorsque deux voies sont utilisées. En cas d'utilisation de deux voies, cet oscilloscope offre donc les mêmes performances qu'un oscilloscope à 2 Gé/s !
Sur les oscilloscopes à 4 voies GDS-2000E, un CAN est partagé entre les voies 1 et 2 et un CAN est partagé entre les voies 3 et 4. Cela signifie par exemple que lorsque les voies 1, 2 et 3 sont utilisées, les voies 1 et 2 présentent une fréquence d'échantillonnage de 500 Mé/s et la voie 3 une fréquence de 1 Gé/s.

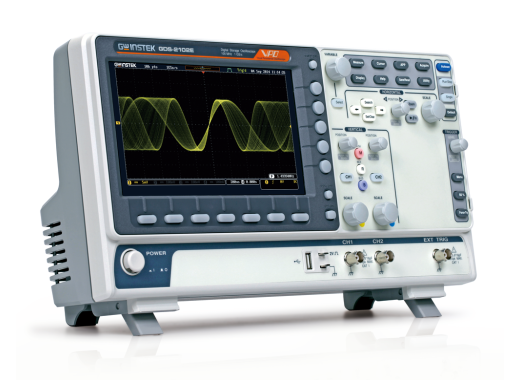

Les oscilloscopes de la série GDS-2000E de GW Instek sont équipés d'un écran couleurs de 8”. Grâce à une profondeur de mémoire de 10 mégapoints par voie, les signaux peuvent être affichés avec une grande précision. Grâce à un taux de capture de 120 000 formes d'ondes par seconde, cet oscilloscope permet d'analyser rapidement les signaux. Par rapport aux oscilloscopes Siglent SDS2000, ces oscilloscopes GDS offrent un meilleur rapport qualité/prix à divers égards.
Les oscilloscopes peuvent être connectés à un ordinateur par le biais du port USB et de la prise LAN, afin d'y enregistrer des données. Il est en outre possible d'enregistrer des données pendant une période longue. Les formes d'ondes peuvent ainsi être mesurées avec un intervalle minimum de 5 secondes pendant un maximum de 100 heures et être enregistrées au format CSV sur une clé USB. Il est également possible d'imprimer les données sur des imprimantes prenant PictBridge en charge.
Le compteur de tension intégré permet d'afficher les valeurs efficaces avec une précision de 3 chiffres. Un compteur de fréquence à 5 chiffres est également disponible, pour une indication claire.
Les oscilloscopes GDS présentent un bruit de fond considéré extrêmement faible dans le monde de l'électronique, de seulement 400 µVpp. Le bruit de fond a une influence sur la précision et les résultats des mesures en présence de signaux faibles. Plus le bruit de fond est bas, plus la mesure est précise.
Les oscilloscopes disposent d'une option d'écran double, permettant d'afficher l'intégralité du signal sur un écran et une partie agrandie de celui-ci sur l'autre. Il est ainsi très simple d'obtenir une image fidèle du signal et des portions importantes de celui-ci.
Les modèles dont le numéro se termine par 2 sont munis de 2 voies ; les modèles dont le numéro se termine par 4 sont munis de 4 voies. En dehors du nombre de voies, les oscilloscopes appartenant à la même série sont identiques.
Modèle | GDS-2072E/ GDS-2074E | GDS-2102E/ GDS-2104E | GDS-2202E/ GDS-2204E |
---|---|---|---|
Bande passante analogique | 70 MHz | 100 MHz | 200 MHz |
Temps de montée | 5 ns | 3,5 ns | 1,75 ns |
Prix (2 voies) | |||
Prix (4 voies) |
Mémoire | 10 Mpts par voie |
Écran | TFT 8”, 800 x 480 pixels |
Impédance d'entrée | 1 MΩ // 16 pF |
Échelle horizontale | 1 ns/div - 100 s/div |
Résolution verticale | 1 mV/div - 10 V/div |
Convertisseur A/N | Résolution 8 bits |
Tension maximale | 300 Vrms, CAT I |
Taux de capture de forme d'onde | jusqu'à 120 000 wfm/s |
Compatibilité sonde | 1 x, 10 x |
Connexions | USB 2.0 type A, USB 2.0 type B, LAN, sortie succès/échec, sortie d'étalonnage |
Poids (sans la boîte) | 2,8 kg |
Dimensions | 384 x 127,3 x 208 mm (L x l x H) |
Pour plus d'informations, consultez la fiche technique et le manuel d'utilisation des oscilloscopes ci-dessous.
Tous les oscilloscopes de cette série sont fournis avec :
Le logiciel pour PC (OpenWave) et les pilotes peuvent être téléchargés gratuitement sur le site Web de GW Instek.
