Oscilloscope GW Instek GDS-2104E

1563.84 Incl. 20% TVA: 1 563,84 € HT : 1 303,20 €

Livraison gratuite

Chargement

Numéro de produit: ELE000875

Meilleur prix garanti

Nous travaillons à la traduction de cette page. Veuillez nous excuser pour le désagrément.

Détails

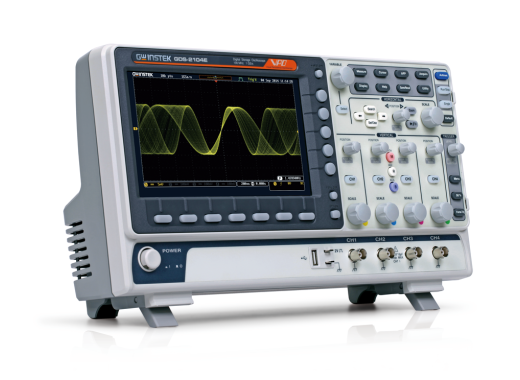

Le GW Instek GDS-2104E est un oscilloscope à 4 voies et la version 100 MHz de la série GDS-2000E de GW Instek. La particularité des oscilloscopes GDS-2000E est qu'ils disposent d'un convertisseur AD pour chaque voie. Cela signifie que la vitesse d'échantillonnage ne doit pas être divisée entre les voies, et les oscilloscopes offrent une fréquence d'échantillonnage de 1 MS/s par voie. Cela signifie que lorsque l'oscilloscope est utilisé sur deux voies, il offre les mêmes performances qu'un oscilloscope à 2 Géch.

Avec les oscilloscopes à 4 voies, les convertisseurs AD sont répartis entre les voies 1 et 2, et les voies 3 et 4 séparément. Ainsi, lorsque les voies 1, 2 et 3 sont utilisées, les deux premiers fonctionneront en mode 500 MS/s, et la voie 3 continuera à fonctionner comme une voie 1 GS/s.

Les oscilloscopes de la série GDS-2000E sont dotés d'un grand écran couleur de 8 pouces. Avec une profondeur de mémoire de 10 Mpts/voie, il y a suffisamment d'espace pour stocker des signaux avec une grande précision. Grâce à la vitesse de capture de 120 000 wfs/s, ces oscilloscopes permettent d'analyser rapidement les signaux. Par rapport aux oscilloscopes SDS2000, ces oscilloscopes offrent de meilleures caractéristiques.

Les oscilloscopes peuvent être connectés à un ordinateur par USB ou LAN pour l’enregistrement ou l'analyse des données. En outre, il est possible de connecter une clé USB qui permet d'enregistrer des données pendant 100 heures d'affilée. Ces données sont enregistrées dans un fichier CSV, qui peut être utilisé par exemple par MATLAB ou Excel. Les données peuvent être imprimées directement sur des imprimantes prenant en charge PictBridge.

L'indicateur de tension intégré permet d'afficher des valeurs efficaces jusqu'à 3 chiffres de précision. En outre, les oscilloscopes sont dotés d'un compteur de fréquence à 5 chiffres pour mesurer les fréquences qui composent le signal.

Les oscilloscopes GDS offrent un bruit de fond très faible de seulement 400 µ Vpp dans le traitement du signal. Le bruit de fond influence fortement la précision lors de la mesure de petits signaux.

Les oscilloscopes sont dotés d'une fonction de double affichage, ce qui permet de visualiser simultanément l'intégralité du signal et une petite partie de celui-ci. Cette fonction permet d'analyser facilement les propriétés du signal, car elle donne une vue d'ensemble plus détaillée.

Modèles

Les modèles se terminant par 2 disposent de 2 voies, ceux se terminant par 4 offrent 4 voies. Outre le nombre de voies, les modèles d'une même série présentent des caractéristiques similaires.

Modèle	GDS-2072E/ GDS-2074E	GDS-2104E	GDS-2204E
Voies	2 / 4	4	4
Bande passante analogique	70 MHz	100 MHz	200 MHz
Temps de montée	5 ns	3,5 ns	1,75 ns

Spécifications

Fréquence d'échantillonnage	1 GS/s par voie (ou par 2 voies pour les modèles à 4 voies)
Taille de la mémoire	10 Mpts par voie
Écran	TFT 8 pouces, 800 x 480 pixels
Impédance d'entrée	1 MΩ // 16 pF
Échelle horizontale	1 ns/div - 100 s/div
Résolution verticale	1 mV/div - 10 V/div
Convertisseur analogique-numérique	Résolution de 8 bits
Tension maximale	300 V RMS, CAT I
Taux de capture de forme d'onde	jusqu'à 120 000 wfm/s
Support de sonde	x1, x10
Connectivité	USB 2.0 type A, USB 2.0 type B, LAN, sortie Go-NoGo, sortie d'étalonnage
Poids (sans emballage)	2,8 kg
Dimensions	384 x 127,3 x 208 mm (LxLxH)
