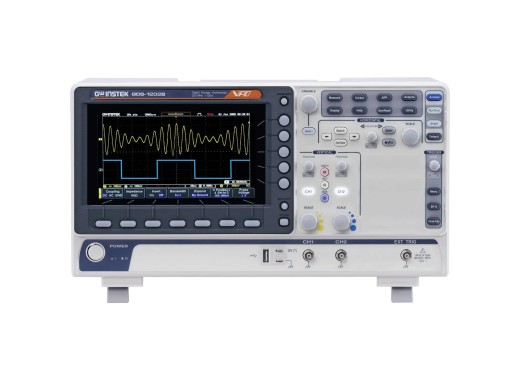

Oscilloscope numérique à mémoire GDS-1202B de GW Instek

Le GW Instek GDS-1202B est un oscilloscope numérique à deux voies doté de caractéristiques et de performances exceptionnelles à un prix abordable. L'oscilloscope, qui convient au marché de l'éducation et aux applications industrielles initiales, a une profondeur de mémoire maximale de 10 M et un taux d'actualisation des formes d'onde maximal de 50 000 formes d'onde par seconde. En outre, le GDS-1202B a une bande passante de 200 MHz et une fréquence d'échantillonnage maximal de 1 GSa/s.

Le GDS-1202B est également équipé en standard d'un déclencheur de bus série et d'une fonction de décodage, qui sont souvent proposés en option supplémentaire avec d'autres oscilloscopes. De plus, l'oscilloscope offre un affichage FFT d'un million de points, ce qui permet une haute résolution. Le GDS-1202B est également doté d'une fonction de touche zéro, qui permettra de revenir rapidement aux positions verticales, horizontales et de déclenchement initiales et d'améliorer ainsi l'efficacité des mesures.

L'oscilloscope est capable d'afficher 256 gradients de couleurs sur son écran LCD TFT de 7 pouces. De plus, le GDS-1202B est capable de se connecter au PC via le logiciel de connexion OpenWave. Il dispose également d'un enregistrement de données, d'une fonction de filtrage numérique et d'un affichage en mode X-Y.

Spécifications

.

Bande passante	200 MHz
Temps de montée	1,75 ns
Canaux	2
Fréquence d'échantillonnage	1 GSa/s (divise)
Profondeur de mémoire	10 M / Ch
Taux d'actualisation des formes d'onde	50 000 wfm/s
Types de déclencheurs	Front, largeur d'impulsion, vidéo, impulsion, montée et chute, temporisation, alternance, retard (1~65535 événements), retard (durée, 4 ns~10 s)
Résolution verticale	8 bits
Échelle verticale	1 mV ~ 10 V/div
Déclenchement et décodage du bus en série	I2C, UART, CAN, LIN
Échelle horizontale	5 ns/div ~ 100 s/div
Paramètres de mesure automatique	Pk-Pk, Max, Min, Amplitude, Haute, Basse, Moyenne, Moyenne du cycle, RMS, Cycle RMS, Surface, Surface du cycle, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Fréquence, Période, temps de montée, temps de chute, +largeur, -largeur, cycle de service, + impulsions, - impulsions, + fronts, - fronts, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, phase
Paramètres des curseurs	Différence de tension entre les curseurs ( ΔV ), Différence de temps entre les curseurs ( ΔT )
Écran	Écran en couleur 7" TFT LCD 800 x 4800
Connectivité	USB (Hôte/Dispositif), LAN, Go-NoGo BNC
Caractéristiques supplémentaires	Verrou de style Kensington
Dimensions	380 mm x 208 mm x 127,3 mm
Poids	2,8 kg

Accessoires

Le GDS-1202B de GW Instek sera livré avec :

• Câble d'alimentation
• Deux sondes passive de 200 MHz.
• Déclaration d'étalonnage traçable

Il est possible de mettre à jour le micrologiciel du GDS-1000B en V1.27, avec cette mise à jour les fonctions de déclenchement et de décodage des bus série I2C, SPI, UART, CAN / LIN seront gratuites. Cette mise à jour peut être consultée sur le site web de GW Instek.
