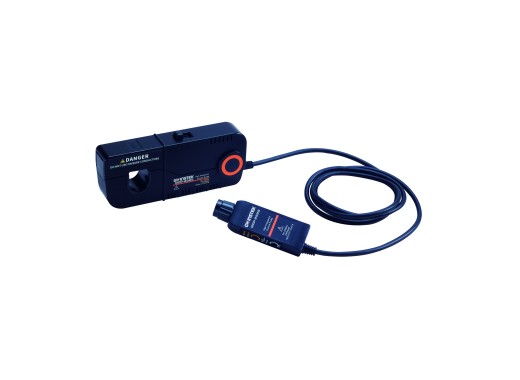

Sonde de courant GW Instek GCP-2525
Détails
La GW Instek GCP-2525 est une sonde de courant CA/CC professionnelle destinée aux oscilloscopes. Cette sonde se fixe autour d'un conducteur pour mesurer à la fois le courant alternatif et le courant continu, de la tension continue jusqu'à 25 MHz, avec des intensités pouvant atteindre 250 A. De plus, ces sondes sont conçues pour les applications d'électronique de puissance, telles que les variateurs de vitesse, les onduleurs et les alimentations électriques à découpage.
La série GCP est compatible avec une large gamme d'oscilloscopes GW Instek, notamment les modèles GDS-3000A, GDS-3000, MPO-2000, MSO-2000EA, MDO-2000A, MDO-2000E, GDS-2000A, GDS-2000E, GDS-1000B et la série GDS-900. Chaque sonde est livrée avec son propre adaptateur secteur, et les alimentations électriques optionnels GCP-206P et GCP-425P permettent d'alimenter plusieurs sondes à la fois. Contactez-nous pour définir la combinaison qui vous convient.
Aperçu du modèle
| Modèle | GCP-0275 | GCP-0550 | GCP-2525 |
|---|---|---|---|
| Bande passante | CC à 2 MHz | CC à 5 MHz | CC à 25 MHz |
| Courant maximal | 750 A | 500 A | 250 A |
| Courant continu maximal | 500 Arms | 350 Arms | 170 Arms |
| Sensibilité de sortie | 2 mV/A ou 20 mV/A | 5 mV/A ou 50 mV/A | 10 mV/A ou 100 mV/A |
| Courant minimal | 50 mA | 20 mA | 20 mA |
| Temps de montée | 175 ns | 70 ns | 14 ns |
| Prix |
Caractéristiques techniques
| Niveau d’isolation | 600 V CAT II / 300 V CAT III |
| Alimentation | Alimentation externe 12 V CC / 2 A |
| Ouverture des mâchoires | 20 mm |
| Température de fonctionnement | 0 à 50 °C |
| Dimensions | 62,28 x 151,85 x 26,4 mm |
| Poids | 370 g |
Accessoires
- Adaptateur secteur avec fiches interchangeables
- Câble BNC vers BNC avec terminaison de 50 ohms
Avantages et inconvénients
- Pinces à mâchoires de 20 mm pour conducteurs de grande section
- Faible niveau sonore et faible dérive en courant continu
- Pour alimenter plusieurs sondes à la fois, il est nécessaire de disposer de l’alimentation GCP-206P ou GCP-425P (en option), vendu séparément.
Téléchargements
