GW Instek GCP-0275 sonde de courant
Détails

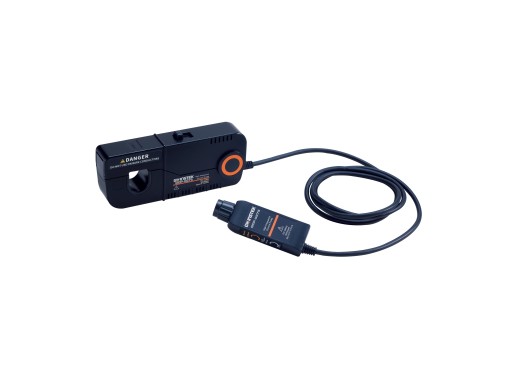

La sonde GW Instek GCP-0275 est une sonde de courant CA/CC professionnelle destinée aux oscilloscopes. Cette sonde se fixe autour d'un conducteur pour mesurer à la fois le courant alternatif et le courant continu, de 0 à 2 MHz, avec des intensités pouvant atteindre 750 A. De plus, ces sondes sont conçues pour les applications en électronique de puissance telles que les variateurs de vitesse, les onduleurs et les alimentations électriques.
La série GCP est compatible avec une large gamme d’oscilloscopes GW Instek, notamment les modèles GDS-3000A, GDS-3000, MPO-2000, MSO-2000EA, MDO-2000A, MDO-2000E, GDS-2000A, GDS-2000E, GDS-1000B et GDS-900. Chaque sonde est livrée avec son propre adaptateur secteur, et les alimentations électriques optionnelles GCP-206P et GCP-425P permettent d'alimenter plusieurs sondes à la fois. Contactez-nous pour configurer la combinaison qui vous convient.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Présentation des modèles
| Modèle | GCP-0275 | GCP-0550 | GCP-2525 |
|---|---|---|---|
| Bande passante | De CC à 2 MHz | CC à 5 MHz | CC à 25 MHz |
| Courant max. | 750 A | 500 A | 250 A |
| Courant continu max. | 500 Arms | 350 Arms | 170 Arms |
| Sensibilité de sortie | 2 mV/A ou 20 mV/A | 5 mV/A ou 50 mV/A | 10 mV/A ou 100 mV/A |
| Courant min. | 50 mA | 20 mA | 20 mA |
| Temps de montée | 175 ns | 70 ns | 14 ns |
| Prix |
Caractéristiques
| Niveau d'isolation | 600 V CAT II / 300 V CAT III |
| Alimentation | Alimentation externe 12 V CC / 2 A |
| Ouverture des mâchoires | 20 mm |
| Température de fonctionnement | 0 à 50 °C |
| Dimensions | 62,28 x 151,85 x 26,4 mm |
| Poids | 390 g |
Accessoires
- 1x Adaptateur secteur avec fiches interchangeables
- 1x Câble BNC vers BNC avec terminaison 50 ohms
Avantages et inconvénients
- Ouverture de mâchoires de 20mm pour gros conducteurs
- Faible bruit et faible dérive DC
- L'alimentation simultanée de plusieurs sondes nécessite l'alimentation optionnelle GCP-206P ou GCP-425P, vendue séparément
