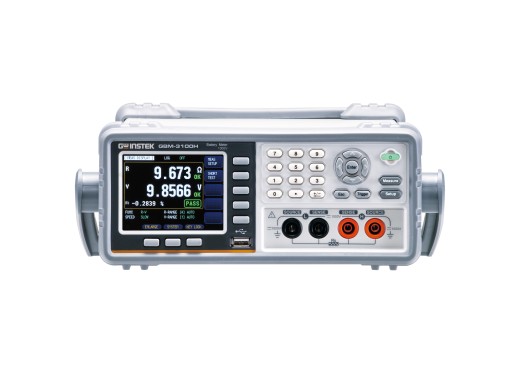

Testeur et analyseur de batteries GW Instek GBM-3100H
Détails
Le GBM-3100H de GW Instek est la version de testeur et analyseur de batteries de 1 000 V de la série GBM-3000.
La gamme de mesureurs de batteries de GW Instek permet de mesurer la tension en circuit ouvert et la résistance des batteries.
Ces appareils de mesure peuvent être utilisés pour tester à la fois les batteries individuelles et les produits finis complets. La résistance est mesurée au moyen d'un signal CA de 1 kHz.
Les valeurs mesurées sont affichées sur l'écran LCD de 3,5 pouces avec une résolution de 6 chiffres pour la tension et de 5 chiffres pour la résistance. Il est possible d'utiliser une mesure à 4 fils pour déterminer la résistance avec une grande précision. Ces testeurs et analyseurs de batteries ont également différentes vitesses de test et disposent d'interfaces standard telles que USB, RS-232C et Handler.
Modèles
Les modèles de la série GBM-3000 ne diffèrent les uns des autres que par la tension maximale en circuit ouvert.
| Modèle | GBM-3080 | GBM-3300 | GBM-3100H |
|---|---|---|---|
| Tension maximale en circuit ouvert | 80 V | 300 V | 1 000 V |
| Mesure de la tension maximale (CC) | 80 V ± (0,01 %+0,3) | 300 V ± (0,01 %+0,3) | 100 V ± (0,01 %+0,3) |
| Prix |
Spécifications
| Chiffres | Tension : 6 chiffres Résistance : 5 chiffres |
| Mesure de la résistance maximale (CA) | 3,2 kΩ ±(0,5 %+0,5) |
| Écran | TFT LCD de 3,5" (320 x 240) |
| Connexions | Hôte/Dispositif USB, RS-232C et Handler |
| Poids | 2,8 kg |
| Dimensions | 264 mm x 107 mm x 309 mm |
Accessoires
Le GW Instek GBM-3300 est fourni avec :
- Câble d'alimentation
- GBM-01, câble de test à 4 fils (pince de Kelvin) (max. 90 V, ~ 1,1 m de longueur)
- Déclaration d'étalonnage traçable
Téléchargements
| GW Instek GBM-3000 datasheet |  (376.92 KB) | Télécharger |
| GBM-3100H-announcement | (837.35 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
