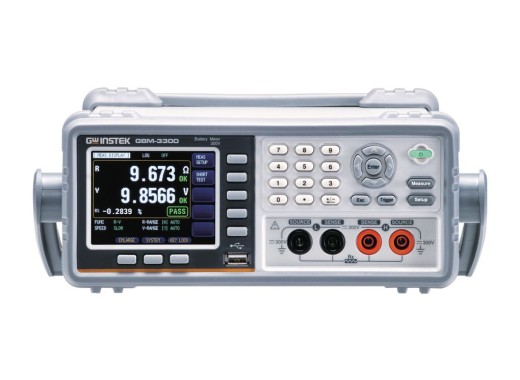

Testeur et analyseur de batteries GW Instek GBM-3300
Détails
Le GBM-3300 de GW Instek est la version de testeur et analyseur de batteries de 300 V de la série GBM-3000.
La gamme de mesureurs de batteries de GW Instek permet de mesurer la tension en circuit ouvert et la résistance des batteries.
Ces appareils de mesure peuvent être utilisés pour tester des piles individuelles ainsi qu'un produit fini complet. La résistance est mesurée au moyen d'un signal CA de 1 kHz.
Les valeurs mesurées sont clairement affichées sur l'écran LCD de 3,5 pouces avec une résolution de 6 chiffres pour la tension et de 5 chiffres pour la résistance. Il est possible d'utiliser une mesure à 4 fils pour déterminer la résistance avec une grande précision. Ces testeurs et analyseurs de batteries ont également différentes vitesses de test et disposent d'interfaces standard telles que USB, RS-232C et Handler.
Modèles
Les modèles de la série GBM-3000 ne diffèrent les uns des autres que par la tension maximale en circuit ouvert.
| Modèle | GBM-3080 | GBM-3300 | GBM-3100H |
|---|---|---|---|
| Tension maximale en circuit ouvert | 80 V | 300 V | 1000 V |
| Max. Mesure de la tension (DC) | 80 V ±(0.01%+0.3) | 300 V ±(0.01%+0.3) | 100 V ±(0.01%+0.3) |
| Prix |
Spécifications
| Chiffres | Tension : 6 chiffres Résistance : 5 chiffres |
| Mesure de la résistance maximale (CA) | 3 kΩ ±(0,5 %+0,5) |
| Écran | TFT LCD de 3,5" (320 x 240) |
| Connexions | Hôte/Dispositif USB, RS-232C et Handler |
| Poids | 2,8 kg |
| Dimensions | 264 mm x 107 mm x 350 mm |
Accessoires
Le GW Instek GBM-3300 est fourni avec :
- Fiche de sécurité
- Câble d'alimentation
- CD avec logiciel et manuel
- GBM-01, câble de test à 4 fils (pince de Kelvin) (max. 90 V, ~ 1,1 m de longueur)
- Déclaration d'étalonnage traçable
Options
Comme indiqué ci-dessus, ce produit est livré par défaut avec des pinces Kelvin, qui peuvent être utilisées pour mesurer jusqu'à 90 V. La version de 300 V est livrée avec une sonde Kelvin et doit être commandée séparément sur cette page (GBM-03). Pour d'autres options, veuillez nous contacter.
Téléchargements
| GW Instek GBM-3000 datasheet |  (376.92 KB) | Télécharger |
| GW Instek GBM-3000 Brochure | (868.55 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
