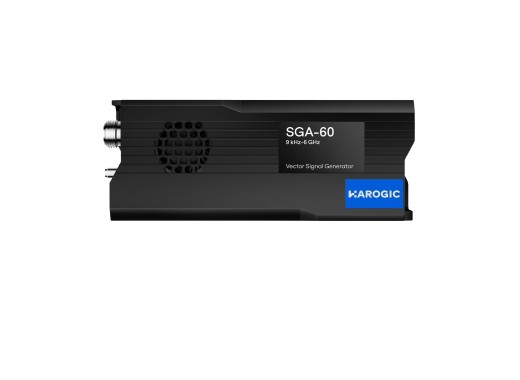

Générateur de signaux vectoriels Harogic SGA-60
Détails
Le Harogic SGA-60 est un générateur de signaux vectoriels USB conçu pour le développement, les tests et l'intégration de systèmes RF. Il offre une bande passante de 9 kHz à 6 GHz et fournit jusqu'à 100 MHz de bande passante RF. Le SGA-60 intègre également un DAC 16 bits et un interpolateur basé sur un FPGA, permettant une génération précise de formes d'onde. Toutes ces caractéristiques en font une option intéressante pour les utilisateurs à la recherche de performances élevées à un prix compétitif.
L'appareil prend en charge les signaux en onde continue, la modulation AM/FM, les balayages de fréquence et de puissance, les signaux multitons, la génération d'impulsions et la lecture de formes d'onde IQ. Le logiciel fourni, SGStudio, regroupe les paramètres RF, les commandes de modulation et les informations d'état dans une seule fenêtre, pour une utilisation simplifiée. Grâce à sa connexion USB et à son boîtier compact, il est adapté aux mesures portables et aux configurations de test automatisées. Enfin, l’API prend en charge de nombreux langages de programmation et s’intègre de manière transparente à des plateformes telles que Qt et LabVIEW.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Bande passante | 9 kHz à 6 GHz |
| Bande passante RF | 100 MHz |
| Résolution du DAC | 16 bits |
| Résolution en fréquence | 0,1 Hz |
| Plage d'amplitude de sortie | ≤ -100 dBm minimum ≥ 14 dBm maximum |
| Résolution de réglage de la puissance | 0,1 dB |
| Bruit de phase | -124 dBc/Hz à 1 GHz, décalage de 10 kHz |
| Fonctions intégrées | Signal unique, multitonalité, balayage de fréquence, balayage de puissance, balayage numérique sur la rampe AWGN, lecture IQ, lecture IQ en temps réel |
| Modulation numérique | AM, FM, APSK, ASK, FSK, QAM, PSK, PSK |
| Source de déclenchement | Entrée et sortie de déclenchement externes CMOS 3,3 V |
| Impédance de sortie | 50 Ω |
| Interfaces | USB-C |
| Systèmes d'exploitation | Windows, Linux |
| Écran | Externe |
| Dimensions | 163 x 66 x 37 mm |
| Poids | 360 g |
Accessoires
Le SGA-60 est livré avec :
- une clé USB
- Câble de données USB 3.0
- Câble d'alimentation USB
- Adaptateur secteur
Avantages et inconvénients
- Des performances élevées à un prix compétitif
- Modulation IQ
- DAC 16 bits
- Interface intuitive
- Prise en charge de plusieurs langages de programmation
- Intégration facile avec Qt et LabVIEW
Téléchargements
| Harogic SGA-60 datasheet |  (1.38 MB) | Télécharger |
| Harogic SGA-60 user manual | (2.26 MB) | Télécharger |
