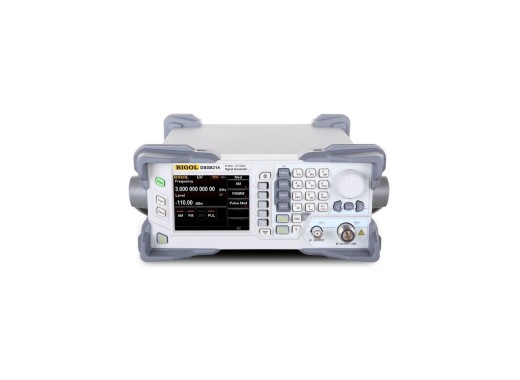

Générateur de signaux Rigol DSG821A RF
Détails
Le générateur de signaux RF Rigol DSG821A est le dernier né de la série DSG800 de Rigol. Le DSG821A a une bande passante allant jusqu'à 2,1 GHz et une puissance de sortie maximale de +20 dBm. La série a une précision d'amplitude inférieure à 0,5 dB et une résolution de fréquence d'au moins 0,01 Hz. La différence entre le DSG821A et le DSG821 est que le DSG821A est livré avec une modulation IQ.
Les générateurs de signaux RF offrent la possibilité de moduler AM/FM/ØM, mais aussi des modulations d'impulsions (en option). En plus de la sortie analogique, le DSG821A dispose également d'interfaces Hôte USB, dispositif USB et LAN. Cela permet de contrôler et de programmer à distance le générateur de signaux RF.
Aperçu du modèle
Les modèles de cette série se distinguent principalement par leur bande passante et leur capacité de modulation IQ.| Modèle | Bande passante | Modulation IQ | Prix |
| DSG815 | 9 kHz à 1,5 GHz | Non | |
| DSG821 | 9 kHz à 2,1 GHz | Non | |
| DSG821A | 9 kHz à 2,1 GHz | Oui | |
| DSG830 | 9 kHz à 3 GHz | Non | |
| DSG836 | 9 kHz à 3,6 GHz | Non | |
| DSG836A | 9 kHz à 3,6 GHz | Oui |
Spécifications
| Précision des fréquences | 0,01 Hz |
| Précision de l'amplitude | ≤0,5 dB (typique) |
| Champs d’amplitude de sortie | -110 dBm jusqu'à +13 dBm (+20 dBm non nivelé) |
| Bruit de phase | <-112 dBc/Hz (type) |
| Connectivité | Hôte USB, Dispositif USB, LAN |
| Écran | Écran TFT-LCD de 3,5" (320 x 240) |
| Dimensions | 261,5 x 112 x 318,4 mm |
| Poids | 4,2 kg |
Accessoires
Le Rigol DSG821A est fourni avec :
- Câble d'alimentation
- Guide rapide
Téléchargements
| Rigol DSG800 datasheet |  (2.6 MB) | Télécharger |
| DSG800 user manual | (1.64 MB) | Télécharger |
