Générateur de signaux Rigol DSG5124 MW

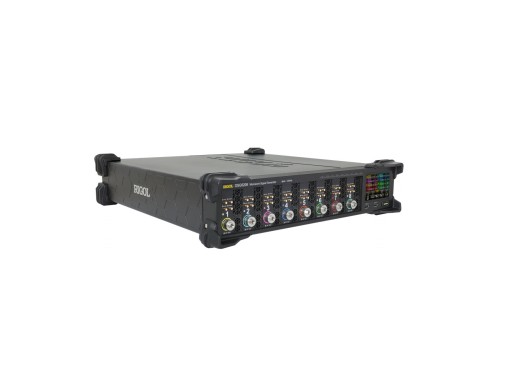

L'image affichée représente le DSG5208, bien que sa conception et sa disposition soient similaires.
Détails
Le Rigol DSG5124 fait partie de la série de générateurs de signaux micro-ondes haut de gamme DSG5000 de Rigol. Ce générateur de signaux peut prendre en charge certains des scénarios de test les plus complexes, tels que le calcul quantique supraconducteur, la génération de signaux radar, le MIMO et l'EMS. L'instrument dispose de quatre voies haute fréquence allant de 9 kHz à 12 GHz avec une résolution de 0,01 Hz. Chaque voie fonctionne indépendamment et peut être contrôlé séparément. Le générateur dispose des fonctions AM, FM, PM, modulation d'impulsions, balayage de fréquence et balayage de niveau. Ce modèle est équipé d'un écran tactile de 3,5 pouces, qui vous permet d'utiliser et de contrôler le générateur à l'aide de gestes tactiles.
L'image affichée représente le DSG5208, bien que sa conception et sa disposition soient similaires.
Aperçu des modèles
Les modèles de cette série se distinguent principalement par la gamme de fréquences et le nombre de voies.| Modèle | Fréquence | Voies | Prix |
| DSG5122 | 9 kHz - 12 GHz | 2 | |
| DSG5202 | 9 kHz - 20 GHz | 2 | |
| DSG5124 | 9 kHz - 12 GHz | 4 | |
| DSG5204 | 9 kHz - 20 GHz | 4 | |
| DSG5126 | 9 kHz - 12 GHz | 6 | |
| DSG5206 | 9 kHz - 20 GHz | 6 | |
| DSG5128 | 9 kHz - 12 GHz | 8 | |
| DSG5208 | 9 kHz - 20 GHz | 8 |
Spécifications
| Résolution en fréquence | 0,01 Hz |
| Amplitude de sortie | +5 dBm à +10 dBm |
| Précision de l'amplitude | < 0,5 dB |
| Bruit de phase (Décalage de 10 kHz) | < -108 dBc / Hz, < -111 dBc / Hz (typ.) @ 20 GHz |
| Forme de balayage de fréquence | Triangle, rampe |
| Mode de balayage de fréquence | Simple, continu |
| Source de déclenchement | Automatique, clé, externe, bus (USB et LAN) |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN, HDMI, BNC femelle, SMA femelle |
| Écran | 3,5" (480x320) TFT LCD |
| Dimensions | 459 x 112 x 511 mm |
| Poids | 14 kg |
Accessoires
Le Rigol DSG5124 est livré avec :- x1 Câble d'alimentation
Avantages et inconvénients
- De qualité supérieure
Téléchargements
| Rigol DSG5000 datasheet |  (28.31 MB) | Télécharger |
| Rigol DSG5000 user manual | (5.45 MB) | Télécharger |
