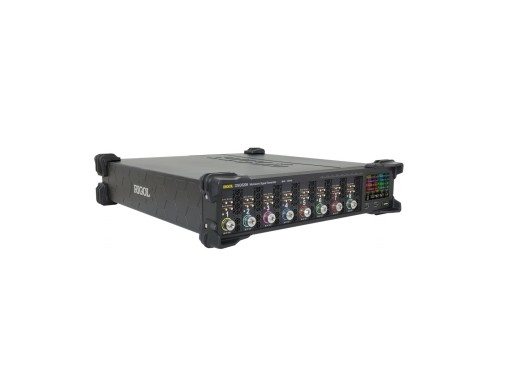

Le Rigol DSG5122 fait partie de la série de générateurs de signaux micro-ondes haut de gamme DSG5000 de Rigol. Ce générateur de signaux peut prendre en charge certains des scénarios de test les plus complexes, tels que le calcul quantique supraconducteur, la génération de signaux radar, le MIMO et l'EMS. L'instrument dispose de deux voies haute fréquence allant de 9 kHz à 12 GHz avec une résolution de 0,01 Hz. Chaque voie fonctionne indépendamment et peut être contrôlé séparément. Le générateur dispose des fonctions AM, FM, PM, modulation d'impulsions, balayage de fréquence et balayage de niveau. Ce modèle est équipé d'un écran tactile de 3,5 pouces, qui vous permet d'utiliser et de contrôler le générateur à l'aide de gestes tactiles.
Aperçu des modèles
Les modèles de cette série se distinguent principalement par la gamme de fréquences et le nombre de voies.
| Modèle
| Fréquence
| Voies
| Prix
|
| DSG5122
| 9 kHz - 12 GHz | 2 |
52428
TTC :
52 428,00 €
HT :
43 690,00 €
|
| DSG5202
| 9 kHz - 20 GHz | 2 |
87708
TTC :
87 708,00 €
HT :
73 090,00 €
|
| DSG5124
| 9 kHz - 12 GHz | 4 |
105228
TTC :
105 228,00 €
HT :
87 690,00 €
|
| DSG5204
| 9 kHz - 20 GHz | 4 |
157668
TTC :
157 668,00 €
HT :
131 390,00 €
|
| DSG5126
| 9 kHz - 12 GHz | 6 |
175068
TTC :
175 068,00 €
HT :
145 890,00 €
|
| DSG5206
| 9 kHz - 20 GHz | 6 |
210108
TTC :
210 108,00 €
HT :
175 090,00 €
|
| DSG5128
| 9 kHz - 12 GHz | 8 |
262548
TTC :
262 548,00 €
HT :
218 790,00 €
|
| DSG5208
| 9 kHz - 20 GHz | 8 |
350028
TTC :
350 028,00 €
HT :
291 690,00 €
|
Spécifications
| Résolution en fréquence | 0,01 Hz |
| Amplitude de sortie | +5 dBm à +10 dBm |
| Précision de l'amplitude | < 0,5 dB |
| Bruit de phase (Décalage de 10 kHz) | < -108 dBc / Hz, < -111 dBc / Hz (typ.) @ 10 GHz
|
| Forme de balayage de fréquence | Triangle, rampe |
| Mode de balayage de fréquence | Simple, continu |
| Source de déclenchement | Automatique, clé, externe, bus (USB et LAN) |
| Impédance de sortie | 50 Ω |
| Interfaces | Hôte/dispositif USB, LAN, HDMI, BNC femelle, SMA femelle |
| Écran | 3,5" (480x320) TFT LCD |
| Dimensions | 459 x 112 x 511 mm |
| Poids | 14 kg |
Accessoires
Le Rigol DSG5122 est livré avec :
Avantages et inconvénients
Téléchargements
(28.31 MB)
