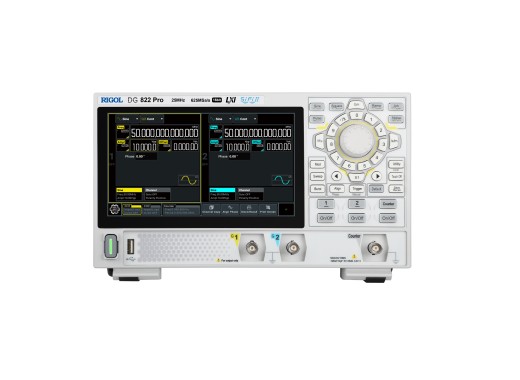

Le Rigol DG822 Pro est un générateur de fonction portable à 2 voies avec une bande passante de 25 MHz. Le générateur de fonction est de taille compacte, ce qui permet de l'utiliser facilement à la maison ou sur le terrain. Le DG822 Pro a un fréquence d'échantillonnage de 625 MSa/s, une profondeur de mémoire de forme d'onde de 2 Mpts et le générateur de fonction supporte le contrôle à distance via contrôle web. Enfin, le générateur de fonction est doté d'un écran tactile de 7 pouces d'une résolution de 1 024 x 600 pixels.
Le générateur de fonction peut être alimenté par une batterie externe à l'aide d'une interface USB type-C, ce qui améliore l'expérience utilisateur. Il dispose de plusieurs formes d'ondes intégrées telles que sinus, carré et rampe et de plusieurs modes de sortie tels que continu et balayage. Le multimètre dispose également d'un compteur de fréquence pouvant mesurer jusqu'à 1 GHz et d'un générateur d'harmoniques intégré.
Pour un générateur de fonction similaire avec une bande passante plus haut, une fréquence d'échantillonnage et une profondeur de mémoire plus faibles, voir la série DG900 Pro.
Aperçu du modèle
Nous proposons plusieurs oscilloscopes dans la série DG800 Pro, qui diffèrent par le nombre de voies et la bande passante.
Modèle |
DG821 Pro
|
DG822 Pro
|
DG852 Pro
|
Nombre de voies |
1 |
2 |
2 |
Bande passante |
25 MHz |
25 MHz |
50 MHz |
Prix |
369
369,00 €
Hors TVA
|
399
399,00 €
Hors TVA
|
469
469,00 €
Hors TVA
|
Comparaison des séries DG800 Pro et DG900 Pro
Modèle |
Série Rigol DG800 Pro |
Série Rigol DG900 Pro |
Bande passante |
25 / 25 / 50 MHz |
70 / 100 / 200 MHz |
Voies |
1 ou 2 |
2 |
Profondeur de mémoire |
2 Mpts (voie simple) |
16 Mpts (voie simple) |
Fréquence d'échantillonnage |
625 MSa/s |
1,25 GSa/s |
Spécifications
Résolution verticale | 16 bits |
Fréquence d'échantillonnage | 625 MSa/s |
Résolution de la fréquence | 1 μHz |
Gamme d'amplitude | 1 mVpp - 10 Vpp |
Longueur de la forme d'onde | 2 Mpts |
Modulation | AM, FM, PM, FSK, ASK, PSK, PWM et SUM |
Fonctions intégrées | Sinus, carré, impulsion, rampe, bruit, harmonique, arb |
Impédance de sortie | 50 Ω |
Interfaces | Hôte/dispositif USB, LAN, contrôle web |
Écran | Écran tactile de 7" (1024 x 600) | |
Dimensions | 266 x 165 x 80 mm |
Poids | 1,78 kg |
Options
Les options suivantes vous permettent d'ajouter des fonctionnalités supplémentaires.
DG800Pro-3RL |
Mise à niveau de la profondeur de mémoire jusqu'à 8 Mpts pour la série DG800 Pro. |
|
Accessoires
Le générateur de fonction Rigol DG822 Pro est livré avec :
- x1 adaptateur secteur
- x1 câble USB
- x1 câble BMC mâle à BNC mâle (100 cm)
