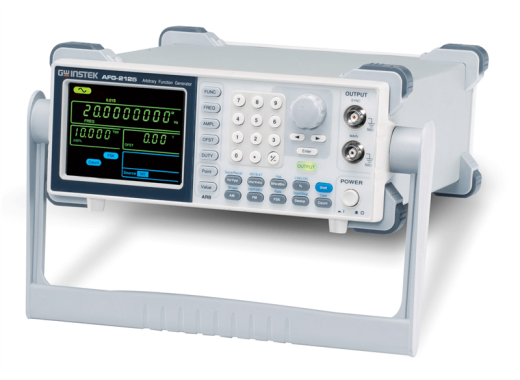

Générateur de fonction GW Instek AFG-2125
Détails
L'AFG-2125 de GW Instek est un générateur de fonction de 25 MHz à 1 voie qui présente de bonnes caractéristiques. Ce générateur de fonction peut donc générer des signaux de 4k points avec une résolution verticale de 10 bits. En outre, le rapport cyclique des signaux d'onde de bloc peut varier de 1 % à 99 %. Le fait que le cycle de travail soit aussi largement réglable n'est pas courant sur les générateurs de fonction. L'avantage de cette méthode est qu'elle permet de générer des signaux d'impulsion. En outre, le générateur de fonction est doté d'un compteur de fréquence intégré qui peut mesurer jusqu'à 150 MHz.
Le générateur de fonction fournit une amplitude de sortie allant jusqu'à 20 Vpp et une résolution de 0,1 Hz. En outre, le 2125 peut effectuer des modulations multiples sur le signal. Le générateur de fonction peut moduler AM/FM/PM/FSK. Les possibilités sont nombreuses.
L'écran TFT de 3,5 pouces de l'AFG-2125 affiche simultanément la forme d'onde, la fréquence, l'amplitude, l'offset et d'autres paramètres importants. L'opération est donc très simple.
Le générateur de fonction AFG-2125 peut également être connecté à un ordinateur via USB. Le logiciel fourni permet de créer des signaux arbitraires, qui peuvent ensuite être générés sur le générateur. En outre, il est possible de télécharger des fichiers CSV sur l'appareil et d'exécuter ainsi des fonctions mathématiques complexes. Ces formes d'onde peuvent être stockées sur le générateur de fonction dans l'un des 10 emplacements de mémoire.
Spécifications
| Voie | 1 |
| Signaux de sortie | Sinus, bloc d'ondes, dents de scie, formes d'ondes arbitraires |
| Gamme de fréquences | Onde sinusoïdale et carrée : 0,1 Hz - 12 MHz Dents de scie : 0,1 Hz - 1 MHz |
| Fréquence d'échantillonnage | 20 MSa/s |
| Longueur de la forme d'onde | 4 000 points |
| Résolution verticale | 10 bits |
| Résolution horizontale | 0,1 Hz |
| Stabilité / précision | ± 20 ppm |
| Plage d'amplitude | &leq ; 20 MHz : 1 mVpp - 20 Vpp ≤ 25 MHz: 1 mVpp - 10 Vpp |
| Impédance | 50 Ω |
| Plage de cycle de service (onde carrée) | 1% ~ 99 % (≤ 100 kHz) 10 % ~ 90 % (≤ 1 MHz) 50 % (≤ 25 MHz) |
| Modulation | AM / FM / Balayage / FSK / Compteur de fréquence |
| Compteur de fréquence | 5 - 150 MHz (35 mVrms - 30 Vrms) |
| Mémoire | 10 emplacements |
| Connectivité | USB (Dispositif) |
| Affichage | Écran LCD TFT 3,5 pouces |
| Dimensions | 260 x 107 x 293 mm |
| Poids | 2,5 kg |
Logiciel
Le logiciel pour la série AFG2100 peut être téléchargé sur le site Web de GW Instek.
Accessoires
Le AFG-2125 est livré avec :
- Guide de démarrage rapide
- Manuel de l'utilisateur
- Cordon d'alimentation
- Cordon de mesure GTL-110 x2
- Déclaration d'étalonnage traçable
Téléchargements
| GW Instek AFG 2X00 manual |  (2.76 MB) | Télécharger |
| GW Instek AFG2X00 datasheet | (685.36 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
