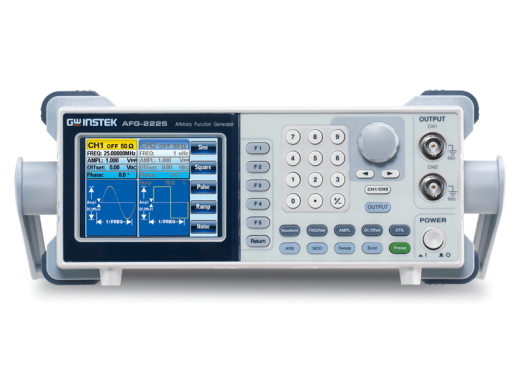

Le dispositif AFG-2225 de marque GW Instek est un générateur de fonctions à 2 voies de 25 MHz, offrant diverses caractéristiques de qualité. Ce générateur de fonctions est capable de générer des signaux de 4 kilopoints, avec une résolution verticale de 10 bits. Le dispositif AFG-2225 est muni de deux voies entièrement paramétrables. Le cycle de service des signaux carrés peut en outre être modulé de 1 % à 99 %. Les générateurs de fonctions permettant un paramétrage du cycle de service sur une plage aussi large sont rares. L'avantage de cette caractéristique est qu'elle permet de générer des signaux d'impulsion. Le générateur de fonctions dispose en outre d'un compteur de fréquences intégré capable de mesurer des valeurs jusqu'à 150 MHz.
Le générateur de fonctions offre, sur les deux voies, une amplitude de sortie de 10 Vpp et une résolution de 1 µHz. Le dispositif 2225 permet en outre d'effectuer diverses modulations sur le signal. Le générateur de fonctions permet de moduler les signaux AM/FM/PM/FSK/SUM.
En plus de pouvoir être utilisées individuellement, les voies peuvent également être corrélées l'une à l'autre. Les signaux peuvent ainsi par exemple être équivalents et présenter seulement une différence de phase, ou être inversés l'un par rapport à l'autre. Les possibilités sont nombreuses.
La forme d'onde, la fréquence, l'amplitude, la marge d'erreur et d'autres paramètres importants peuvent être lus simultanément sur l'écran TFT 3,5” de l'AFG-2005. L'utilisation en est ainsi particulièrement simple.
L'AFG-2225 dispose de 66 formes d'ondes différentes préprogrammées. Le générateur de fonctions peut également être relié à un ordinateur par le biais d'une connexion USB. Le logiciel fourni permet de réaliser des signaux arbitraires, pouvant ensuite être générés sur le générateur. Il est en outre possible de télécharger des fichiers CSV sur l'appareil et de réaliser des fonctions Math complexes. Ces formes d'ondes peuvent être enregistrées dans le générateur de fonctions, dans l'un des 10 emplacements de mémoire.
Voies | 2 |
Signaux de sortie | Sinus, carré, dent de scie, bruit, formes d'ondes arbitraires |
Plage de fréquences (sinus, carré) | 0,1 µHz - 25 MHz |
Fréquence d'échantillonnage | 120 Mé/s |
Longueur de forme d'onde | 4 kpts |
Résolution verticale | 10 bits |
Résolution horizontale | 1 µHz |
Stabilité / précision | ± 20 ppm |
Plage d'amplitudes | 0 - 10 Vpp |
Impédance | 50 Ω |
Plage du cycle de service (ondes carrées) | 1 % ~ 99 % (≤ 100 kHz) 10 % ~ 90 % (≤ 1 MHz) 50 % (≤ 25 MHz) |
Modulation | AM / FM / Balayage / FSK / PM / SUM |
Compteur de fréquences | 5 - 150 MHz (3 mVrms - 30 Vrms) |
Mémoire | 10 emplacements |
Connectivité | USB (hôte et dispositif) |
Écran | LCD TFT 3,5” |
Dimensions | 266 x 107 x 293 mm |
Poids | 2,5 kg |
