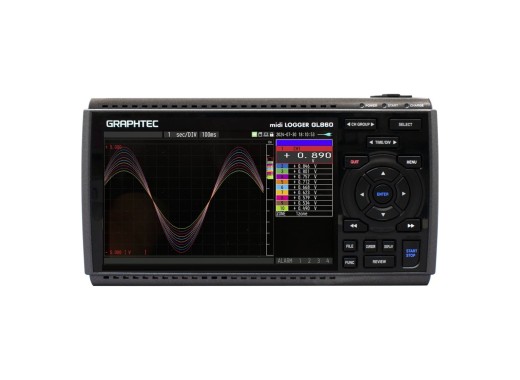

Enregistreur de données Graphtec GL860
Détails
Le Graphtec GL860 est un enregistreur de données multivoies portable et isolé, destiné à la surveillance industrielle de la température et de la tension. Les 20 voies standard effectuent un échantillonnage à une fréquence pouvant atteindre 5 ms et sont isolés galvaniquement afin d'éviter toute interférence entre les voies. Graphtec est une marque japonaise réputée pour la résistance et la qualité de ses instruments. Les données sont stockées en interne jusqu'à 8 Go, avec une capacité extensible grâce à une carte SD, et peuvent être facilement exportées au format CSV. Chaque voie prend en charge les entrées de tension, de thermocouple, de RTD et d'humidité.
L'écran TFT intégré de 7 pouces (800 x 480) affiche les formes d'onde en temps réel ainsi que des statistiques ; des ports USB et Ethernet sont fournis pour permettre le contrôle depuis un PC et la surveillance à distance. Cette version est l’enregistreur de base : elle est fournie sans borne d'entrée. Veuillez donc choisir le bornier à vis B-563 ou le bornier sans vis B-563SL en fonction de votre câblage. Le kit complet, qui comprend le bornier, une mallette de transport rigide, deux batteries, des accessoires, un certificat d'étalonnage et une extension de garantie, est disponible séparément. Les capteurs ne sont pas fournis. Contactez-nous si vous avez besoin d'aide pour choisir les capteurs adaptés.
Le GL860 peut être étendu de 20 à 200 voies. Chaque étape consiste à ajouter un module d'extension B-566 ainsi qu’une ou plusieurs bornes d’entrée B-563. Les modules sont reliés par un câble B-567, disponible en longueurs de 0,5 m et 2 m. Contactez-nous si vous avez besoin d'aide pour configurer la combinaison adaptée au nombre de voies dont vous disposez.
Aperçu du modèle
| Modèle | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Voies | 10 | 20, extensible à 200 |
| Intervalle d'échantillonnage | 10 ms | 5 ms |
| Capteurs de température à résistance | Non | Oui |
| Interfaces | USB 2.0 | USB 2.0, Ethernet |
| Écran | TFT 4,3 pouces (480 × 272) | TFT 7 pouces (800 × 480) |
| Prix |
Comparaison des accessoires
| Inclus | enregistreur GL860 uniquement | Kit GL860 |
|---|---|---|
| Enregistreur de données | Oui | Oui |
| Borne d'entrée | Choisissez le modèle B-563 ou B-563SL | 1 x B-563 |
| Bloc-batterie | Non | x2 B-569 |
| Mallette de transport rigide | Non | Oui |
| Câble USB | Non | Oui |
| Tournevis | Non | Oui |
| Certificat d'étalonnage | Non | Oui |
| Garantie | 12 mois | 18 mois |
| Prix |
Caractéristiques techniques
| Entrées analogiques | |
| Isolation | Tous les voies sont isolées, 60 Vp-p entre les bornes |
| Résistance d'entrée | 1 MΩ |
| Tension | |
| Plages de tension | 20 mV - 100 V (12 plages) |
| Température | |
| Thermocouples | K, J, E, T, R, S, B, N, C (W) |
| Plage de température | -200 °C - 2 000 °C |
| Capteurs de température à résistance | Pt100, JPt100, Pt1000 (3 fils) |
| E/S numériques | |
| Entrées logiques/d'impulsions | 4 |
| Sorties d'alarme | 4 (collecteur ouvert) |
| Entrée de déclenchement | 1 |
| Mémoire | 8 Go, extensible via une carte SD |
| Batterie | Jusqu'à 10 heures |
| Dimensions | 240 x 158 x 52,5 mm |
| Poids | 1 010 g |
Accessoires
L'enregistreur de données Graphtec GL860 est livré avec les accessoires suivants :
- x1 Adaptateur secteur
Avantages et inconvénients
- Entrées entièrement isolées
- Extensible jusqu'à 200 voies
- Fabrication japonaise robuste et de haute qualité
- Capteurs vendus séparément
- Fourni sans borne, boîtier ni pile
Téléchargements
| Graphtec GL860 user manual |  (26.07 MB) | Télécharger |
