Kit d'enregistrement de données Graphtec GL860
Détails
Le Graphtec GL860 est un enregistreur de données multivoies portable et isolé, conçu pour la surveillance industrielle de la température et de la tension. Les 20 voies standard ont un intervalle d'échantillonnage de 5 ms. De plus, chaque voie est isolée galvaniquement afin d'éviter toute interférence entre les voies. Les données sont stockées en interne dans une mémoire d'une capacité maximale de 8 Go, qui peut être étendue à l'aide d'une carte SD, et les données enregistrées peuvent être facilement exportées au format CSV. Chaque voie prend en charge les entrées de tension, de thermocouple, de RTD et d'humidité, et il est possible d'étendre les 20 voies jusqu'à 200 voies. Graphtec est une marque japonaise réputée pour la résistance et la qualité de ses instruments.

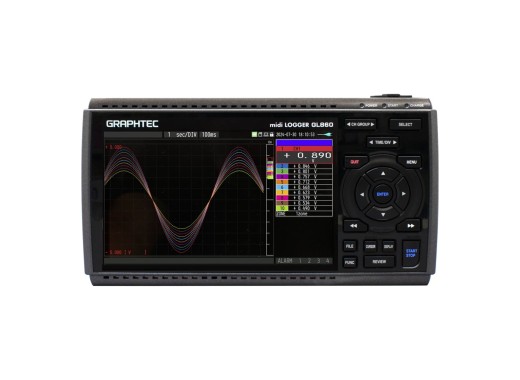

L'écran TFT intégré de 7 pouces affiche en temps réel les formes d'onde et les statistiques des données enregistrées ; des interfaces USB et Ethernet sont fournies pour permettre le contrôle depuis un PC et la surveillance à distance. L'enregistreur de données est livré avec une mallette de transport robuste, deux batteries offrant jusqu'à 10 heures d'autonomie, ainsi que le B-563 à bornes à vis à 20 voies. Les capteurs ne sont pas fournis. Contactez-nous si vous avez besoin d'aide pour choisir les capteurs adaptés ou pour configurer plus de 20 voies.
Cette fiche produit présente le kit GL860 complet, qui comprend l'enregistreur de données et le bornier à vis B-563 à 20 voies, ainsi qu'une mallette de transport rigide, deux blocs-batteries et des accessoires destinés à une utilisation portable sur le terrain. L'enregistreur de données Graphtec GL860 nu est disponible séparément.
Le GL860 peut être étendu de 20 à 200 voies. Chaque étape consiste à ajouter un module d'extension B-566 ainsi qu’une ou plusieurs bornes d’entrée B-563. Les modules sont reliés par un câble B-567, disponible en longueurs de 0,5 m et 2 m. Contactez-nous si vous avez besoin d'aide pour configurer la combinaison adaptée au nombre de voies dont vous disposez.
Aperçu du modèle
| Modèle | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Voies | 10 | 20, extensible à 200 |
| Intervalle d’échantillonnage | 10 ms | 5 ms |
| Capteurs de température à résistance | Non | Oui |
| Interfaces | USB 2.0 | USB 2.0, Ethernet |
| Écran | TFT 4,3 pouces (480 × 272) | TFT 7" (800 × 480) |
| Prix |
Comparaison des accessoires
| Inclus | Enregistreur GL860 seul | Kit GL860 |
|---|---|---|
| Enregistreur de données | Oui | Oui |
| Borne d'entrée | Choisissez le modèle B-563 ou B-563SL | x1 B-563 |
| Bloc-batterie | Non | x2 B-569 |
| Mallette de transport rigide | Non | Oui |
| Câble USB | Non | Oui |
| Tournevis | Non | Oui |
| Certificat d'étalonnage | Non | Oui |
| Garantie | 12 mois | 18 mois |
| Prix |
Caractéristiques techniques
| Entrées analogiques | |
| Isolation | Tous les voies sont isolées, 60 Vp-p entre les bornes |
| Résistance d'entrée | 1 MΩ |
| Tension | |
| Plages de tension | 20 mV - 100 V (12 plages) |
| Température | |
| Thermocouples | K, J, E, T, R, S, B, N, C (W) |
| Plage de température | -200 °C - 2 000 °C |
| Capteurs de température à résistance | Pt100, JPt100, Pt1000 (3 fils) |
| Température (RTD) | -200 °C - 850 °C (Pt100) / -200 °C - 500 °C (JPt100, Pt1000) |
| E/S numériques | |
| Entrées logiques/à impulsions | 4 |
| Sorties d'alarme | 4 (collecteur ouvert) |
| Entrée de déclenchement | 1 |
| Mémoire | 8 Go, extensible via une carte SD |
| Écran | Écran LCD couleur TFT 7 pouces (800 x 480) |
| Batterie | Jusqu'à 10 heures |
| Dimensions | 240 x 158 x 52,5 mm |
| Poids | 1 010 g |
Accessoires
Le kit Graphtec GL860-EU-563 est livré avec les accessoires suivants :
- x1 Étui de transport rigide
- x2 Batteries B-569
- x1 Bornier à vis à 20 voies B-563
- x1 Adaptateur secteur
Avantages et inconvénients
- Excellent rapport qualité-prix par voie
- Entrées entièrement isolées
- Extensible jusqu'à 200 voies
- Fabrication japonaise robuste et de haute qualité
- Capteurs vendus séparément
Téléchargements
| Graphtec GL860 user manual |  (26.07 MB) | Télécharger |
