Enregistreur de données Graphtec GL260
Détails
Le Graphtec GL260 est un enregistreur de données compact et portable destiné à la surveillance industrielle de la température et de la tension. Ses 10 voies effectuent chacune un échantillonnage à une fréquence pouvant atteindre 10 ms et sont isolées galvaniquement afin d'éviter toute interférence entre les voies. Graphtec est une marque japonaise réputée pour la résistance et la qualité de ses instruments. Les données sont stockées en interne jusqu'à 8 Go, avec une capacité extensible grâce à une carte SD, et peuvent être facilement exportées au format CSV. Chaque voie prend en charge les entrées de tension, de thermocouple et d'humidité.

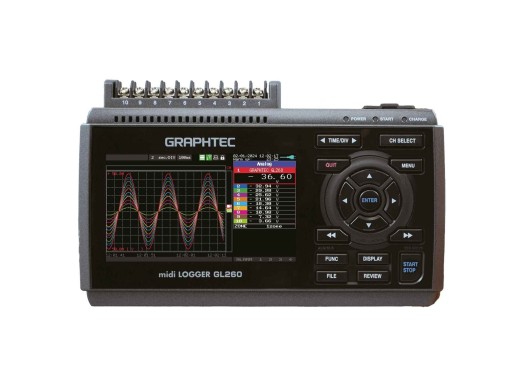

L'écran couleur intégré de 4,3 pouces affiche les formes d'onde en temps réel ainsi que les statistiques ; une connexion USB est fournie de série pour le pilotage depuis un PC et le transfert de données. Cette version est le « logger » de base : elle intègre la borne d'entrée et est livrée avec l'adaptateur secteur, mais sans la mallette rigide, la batterie et les accessoires du kit (voir le tableau comparatif ci-dessous). Les capteurs ne sont pas fournis. Contactez-nous si vous avez besoin d'aide pour choisir les capteurs adaptés à votre application.
Aperçu du modèle
| Modèle | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Voies | 10 | 20, extensible à 200 |
| Intervalle d'échantillonnage | 10 ms | 5 ms |
| Capteurs de température à résistance | Non | Oui |
| Interfaces | USB 2.0 | USB 2.0, Ethernet |
| Écran | TFT 4,3 pouces (480 x 272) | TFT 7 pouces (800 x 480) |
| Prix |
Comparaison des accessoires
| Inclus | enregistreur GL260 uniquement | Kit GL260 |
|---|---|---|
| Enregistreur de données | Oui | Oui |
| Borne d'entrée | Oui | Oui |
| Bloc-batterie | Non | 1 x B-573 |
| Étui de transport rigide | Non | Oui |
| Câble USB | Non | Oui |
| Tournevis | Non | Oui |
| Certificat d'étalonnage | Non | Oui |
| Garantie | 12 mois | 18 mois |
| Prix |
Caractéristiques techniques
| Entrées analogiques | |
|---|---|
| Isolation | Tous les voies sont isolées, 60 Vp-p entre les bornes |
| Résistance d'entrée | 1 MΩ |
| Tension | |
| Plages de tension | 20 mV - 100 V (12 plages) |
| Température | |
| Thermocouples | K, J, E, T, R, S, B, N, C (W) |
| Plage de température (thermocouples) | -200 °C - 2 000 °C |
| E/S numériques | |
| Entrées logiques/d'impulsions | 4 |
| Sorties d'alarme | 4 (collecteur ouvert) |
| Entrée de déclenchement | 1 |
| Généralités | |
| Stockage | 8 Go, extensible via une carte SD |
| Batterie | Jusqu'à 5 heures |
| Dimensions | 188 x 117 x 42 mm |
| Poids | 500 g |
Accessoires
La Graphtec GL260 est livrée avec les accessoires suivants :
- x1 Adaptateur secteur
Avantages et inconvénients
- Entrées entièrement isolées
- Fabrication japonaise robuste
- Portable
- Capteurs vendus séparément
- Pile et boîtier non fournis
Téléchargements
| Graphtec GL260 user manual |  (9.54 MB) | Télécharger |
