Kit d'enregistrement de données Graphtec GL260
Détails

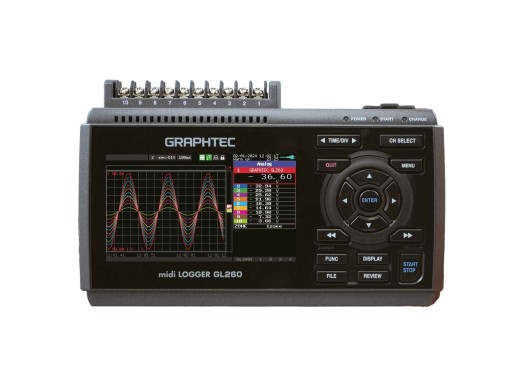

Le Graphtec GL260 est un enregistreur de données compact et portable, conçu pour la surveillance industrielle de la température et de la tension. Ses 10 voies isolées ont un intervalle d'échantillonnage de 10 ms, et chaque voie est isolée galvaniquement afin d'éviter toute interférence entre les voies. Les données sont stockées en interne jusqu'à 8 Go, capacité qui peut être étendue à l'aide d'une carte SD, et les données enregistrées peuvent être facilement exportées au format CSV. Chaque voie prend en charge les entrées de tension, de thermocouple et d'humidité. Graphtec est une marque japonaise réputée pour la résistance et la qualité de ses instruments.
L'écran couleur intégré de 4,3 pouces affiche en temps réel les formes d'onde et les statistiques des données enregistrées. Une connexion USB est fournie de série pour le pilotage depuis un PC et le transfert de données. Le GL260 est livré avec une mallette de transport robuste et une batterie pour une utilisation nomade. Les capteurs ne sont pas fournis. Contactez-nous si vous avez besoin d'aide pour choisir les capteurs adaptés à votre application.
Cette fiche produit présente le kit GL260 complet, qui comprend l'enregistreur de données, une mallette de transport rigide, un bloc-batterie et des accessoires permettant une utilisation portable sur le terrain. L'enregistreur de données Graphtec GL260 (sans accessoires) est disponible séparément.
Aperçu du modèle
| Modèle | Graphtec GL260 | Graphtec GL860 |
|---|---|---|
| Voies | 10 | 20, extensible à 200 |
| Intervalle d'échantillonnage | 10 ms | 5 ms |
| Capteurs de température à résistance | Non | Oui |
| Interfaces | USB 2.0 | USB 2.0, Ethernet |
| Écran | TFT 4,3 pouces (480 x 272) | TFT 7" (800 x 480) |
| Prix |
Comparaison des accessoires
| Inclus | Enregistreur GL260 seul | Kit GL260 |
|---|---|---|
| Enregistreur de données | Oui | Oui |
| Borne d'entrée | Oui | Oui |
| Bloc-batterie | Non | x1 B-573 |
| Mallette de transport rigide | Non | Oui |
| Câble USB | Non | Oui |
| Tournevis | Non | Oui |
| Certificat d'étalonnage | Non | Oui |
| Garantie | 12 mois | 18 mois |
| Prix |
Caractéristiques techniques
| Entrées analogiques | |
| Isolation | Tous les voies isolées, 60 Vp-p entre les bornes |
| Résistance d'entrée | 1 MΩ |
| Tension | |
| Plages de tension | 20 mV - 100 V (12 plages) |
| Température | |
| Thermocouples | K, J, E, T, R, S, B, N, C (W) |
| Plage de température (thermocouples) | -200 °C - 2 000 °C |
| E/S numériques | |
| Entrées logiques/d’impulsions | 4 |
| Sorties d'alarme | 4 (collecteur ouvert) |
| Entrée de déclenchement | 1 |
| Mémoire | 8 Go, extensible via une carte SD |
| Batterie | Jusqu'à 5 heures |
| Dimensions | 188 x 117 x 42 mm |
| Poids | 500 g |
Accessoires
Le Graphtec GL260-EU-KIT est livré avec les accessoires suivants :
- x1 Étui de transport rigide
- x1 Batterie B-573
- x1 Adaptateur secteur
Avantages et inconvénients
- Entrées entièrement isolées
- Portable grâce à une batterie
- Fabrication japonaise robuste et de haute qualité
- Capteurs vendus séparément
- Pas de connexion Ethernet (USB uniquement)
Téléchargements
| Graphtec GL260 user manual |  (9.54 MB) | Télécharger |
