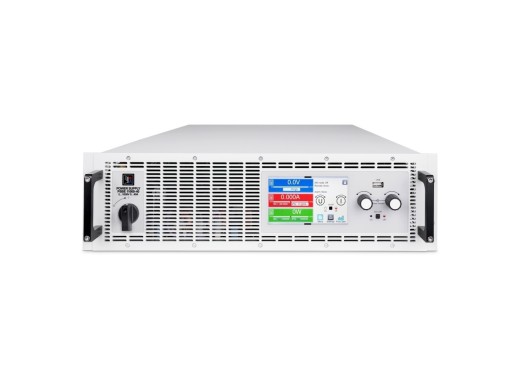

EA-PSBE 10360-120 3U Alimentation électrique bidirectionnelle
Détails
L'alimentation électrique bidirectionnelle Elektro Automatik PSBE 10360-120 3U est une charge et une alimentation électrique en un, elle est capable d'aller jusqu'à 360V, 120A et 15000W. Cette alimentation électrique bidirectionnelle a un rendement de 95 % et utilise 2 quadrants dans la source et le puits, ce qui vous permet de basculer facilement et sans effort entre la charge et l'alimentation électrique. L'ADC 16 bits haute résolution, l'écran couleur TFT 5" et les interfaces telles que USB, Analogique, Maître/Esclave et Ethernet, ainsi que les interfaces optionnelles telles que CAN, CANopen, RS232, Profibus, Ethercat, Profinet et Modbus, vous permettent d'utiliser le PSBE 1000 serie une large gamme d'applications. La série PSBE 10000 peut également restituer de l'énergie au réseau lorsqu'elle est en mode charge. Cette série peut être placée sur un bureau ou dans un rack. La série PSBE 10000 est idéale pour les applications dont les besoins en énergie sont simples, comme la (dé)charge d'une batterie ou l'alimentation électrique d'un moteur. Pour les applications qui exigent des ajustements dynamiques à des profils de puissance complexes, la série PSB est le meilleur choix.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Vous recherchez plus de puissance, ou vous voulez savoir si le PSBE 10000 est le bon choix pour votre application ? Contactez-nous pour plus d'informations et nous vous ferons une offre personnalisée. Nous pouvons même vous proposer des solutions si la puissance requise est supérieure à 100 kW.
Comparaison des séries
Elektro Automatik propose diverses alimentations pour diverses applications, où les différences les plus importantes peuvent être vues ci-dessous :
| Série | PS | PSI | PSBE | PSB | PU | PUB |
|---|---|---|---|---|---|---|
| Bidirectionnel | ||||||
| Générateur de fonctions interne | ||||||
| Interface locale (affichage, boutons et touches) | ||||||
| Plage de puissance par unité | 1.5 kW - 30 kW | 1.5 kW - 30 kW | 5 kW - 30 kW | 1.5 kW - 30 kW | 30 kW - 60 kW | 30 kW - 60 kW |
Aperçu des modèles
Les modèles de la série PSBE se distinguent principalement par leur puissance totale, leur plage de tension et leur plage de courant.
| Modèle | Puissance totale | Plage de tension | Plage de courant | Prix |
|---|---|---|---|---|
| PSBE 10060-170 3U | 5000 W | 60 V | 170 A | |
| PSBE 10080-170 3U | 5000 W | 80 V | 170 A | |
| PSBE 10200-70 3U | 5000 W | 200 V | 70 A | |
| PSBE 10360-40 3U | 5000 W | 360 V | 40 A | |
| PSBE 10500-30 3U | 5000 W | 500 V | 30 A | |
| PSBE 10750-20 3U | 5000 W | 750 V | 20 A | |
| PSBE 10060-340 3U | 10000 W | 60 V | 340 A | |
| PSBE 10080-340 3U | 10000 W | 80 V | 340 A | |
| PSBE 10200-140 3U | 10000 W | 200 V | 140 A | |
| PSBE 10360-80 3U | 10000 W | 360 V | 80 A | |
| PSBE 10500-60 3U | 10000 W | 500 V | 60 A | |
| PSBE 10750-40 3U | 10000 W | 750 V | 40 A | |
| PSBE 11000-30 3U | 10000 W | 1000 V | 30 A | |
| PSBE 11500-20 3U | 10000 W | 1500 V | 20 A | |
| PSBE 10600-510 3U | 15000 W | 60 V | 510 A | |
| PSBE 10080-510 3U | 15000 W | 80 V | 510 A | |
| PSBE 10200-210 3U | 15000 W | 200 V | 210 A | |
| PSBE 10360-100 3U | 15000 W | 360 V | 120 A | |
| PSBE 10500-90 3U | 15000 W | 500 V | 90 A | |
| PSBE 10750-60 3U | 15000 W | 750 V | 60 A | |
| PSBE 11000-40 3U | 15000 W | 1000 V | 40 A | |
| PSBE 11500-30 3U | 15000 W | 1500 V | 30 A | |
| PSBE 12000-20 3U | 15000 W | 2000 V | 30 A | |
| PSBE 10060-1000 4U | 30000 W | 60 V | 1000 A | |
| PSBE 10080-1000 4U | 30000 W | 80 V | 1000 A | |
| PSBE 10200-420 4U | 30000 W | 200 V | 420 A | |
| PSBE 10360-240 4U | 30000 W | 360 V | 240 A | |
| PSBE 10500-180 4U | 30000 W | 500 V | 180 A | |
| PSBE 10750-120 4U | 30000 W | 750 V | 120 A | |
| PSBE 11000-80 4U | 30000 W | 1000 V | 80 A | |
| PSBE 11500-60 4U | 30000 W | 1500 V | 60 A | |
| PSBE 12000-40 4U | 30000 W | 2000 V | 40 A | |
| PSBE 10920-125 4U | 30000 W | 920 V | 125 A |
Caractéristiques techniques
| Entrée | 3ph CA |
| Mode de fonctionnement | CC, CV, CP, CR |
| Sorties | 1 |
| Interrupteur de sortie | Oui |
| Résolution | 10mV/10mA |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | USB, Ethernet, Analogique, Hôte USB, Share-Bus, Bus Maître-Esclave |
| Écran | 5" TFT |
| Montage en rack | 19" & 3U |
| Dimensions | 482,6 x 133,4 x 777 mm |
| Poids | 32,8 kg |
Accessoires
- Pas d'accessoires inclus
Avantages et inconvénients
- Solution économique pour l'alimentation électrique bidirectionnelle
- Haute qualité
- Ne convient pas pour suivre des profils de puissance complexes, comme c'est le cas avec la série PSB
Téléchargements
| EA-PSBE 3U datasheet |  (1.1 MB) | Télécharger |
| EA-PSBE user manual | (3.15 MB) | Télécharger |
