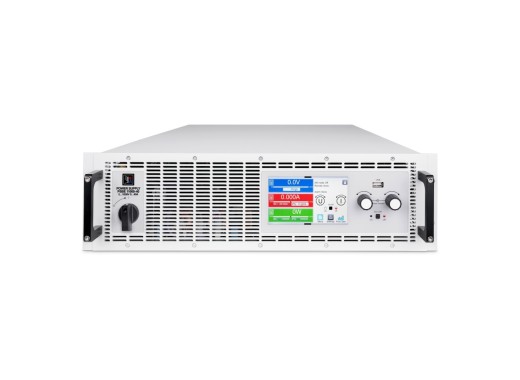

Alimentation électrique bidirectionnelle EA-PSBE 10060-170 3U
Détails
L'alimentation électrique bidirectionnelle PSBE 10060-170 3U d’Elektro-Automatik est une charge et une alimentation électrique en un, capable d'aller jusqu'à 170 A, 60 V et 5 000 W. Cette alimentation électrique bidirectionnelle affiche un rendement de 95 % et utilise deux quadrants en source et en puits, ce qui vous permet de passer facilement et sans effort du mode charge au mode alimentation. Le convertisseur analogique-numérique 16 bits haute résolution, l'écran TFT couleur 5 pouces et les interfaces telles que USB, analogique, maître/esclave et Ethernet, ainsi que les interfaces optionnelles telles que CAN, CANopen, RS232, Profibus, Ethercat, Profinet et Modbus, vous permettent d'utiliser le PSBE 10060-170 pour une large gamme d'applications. La série PSBE 10000 peut également restituer de l'énergie au réseau lorsqu'elle est en mode charge. Cette série peut être placée sur un bureau ou dans un rack. La série PSBE 10000 est particulièrement adaptée aux applications présentant des exigences simples en matière d'alimentation, telles que la charge ou la décharge d'une batterie, ou l'alimentation d'un moteur. Pour les applications qui nécessitent des ajustements dynamiques de profils d'alimentation complexes, la série PSB constitue le choix le plus approprié.
Vous recherchez plus de puissance, ou vous voulez savoir si la série PSBE 10000 est adaptée à votre application ? Contactez-nous pour plus d'informations, et nous pourrons vous faire une offre personnalisée. Nous sommes en mesure de proposer des solutions même si la puissance requise est supérieure à 100 kW.
Comparaison des séries
Elektro Automatik propose différentes alimentations électriques pour diverses applications. Les principales différences sont présentées ci-dessous :
| Série | PS | PSI | PSBE | PSB | PU | PUB |
|---|---|---|---|---|---|---|
| Bidirectionnelle | ||||||
| Générateur de fonction interne | ||||||
| Interface locale (écran, boutons et molettes) | ||||||
| Puissance par unité | 1,5 kW - 30 kW | 1,5 kW - 30 kW | 5 kW - 30 kW | 1,5 kW - 30 kW | 30 kW - 60 kW | 30 kW - 60 kW |
Aperçu des modèles
Les modèles de la série PSBE se distinguent principalement par leur puissance totale, leur plage de tension et leur plage de courant.
| Modèle | Puissance totale | Plage de tension | Plage de courant | Prix |
|---|---|---|---|---|
| PSBE 10060-170 3U | 5 000 W | 60 V | 170 A | |
| PSBE 10080-170 3U | 5 000 W | 80 V | 170 A | |
| PSBE 10200-70 3U | 5 000 W | 200 V | 70 A | |
| PSBE 10360-40 3U | 5 000 W | 360 V | 40 A | |
| PSBE 10500-30 3U | 5 000 W | 500 V | 30 A | |
| PSBE 10750-20 3U | 5 000 W | 750 V | 20 A | |
| PSBE 10060-340 3U | 10 000 W | 60 V | 340 A | |
| PSBE 10080-340 3U | 10 000 W | 80 V | 340 A | |
| PSBE 10200-140 3U | 10 000 W | 200 V | 140 A | |
| PSBE 10360-80 3U | 10 000 W | 360 V | 80 A | |
| PSBE 10500-60 3U | 10 000 W | 500 V | 60 A | |
| PSBE 10750-40 3U | 10 000 W | 750 V | 40 A | |
| PSBE 11000-30 3U | 10 000 W | 1 000 V | 30 A | |
| PSBE 11500-20 3U | 10 000 W | 1 500 V | 20 A | |
| PSBE 10600-510 3U | 15 000 W | 60 V | 510 A | |
| PSBE 10080-510 3U | 15 000 W | 80 V | 510 A | |
| PSBE 10200-210 3U | 15 000 W | 200 V | 210 A | |
| PSBE 10360-100 3U | 15 000 W | 360 V | 120 A | |
| PSBE 10500-90 3U | 15 000 W | 500 V | 90 A | |
| PSBE 10750-60 3U | 15 000 W | 750 V | 60 A | |
| PSBE 11000-40 3U | 15 000 W | 1 000 V | 40 A | |
| PSBE 11500-30 3U | 15 000 W | 1 500 V | 30 A | |
| PSBE 12000-20 3U | 15 000 W | 2 000 V | 30 A | |
| PSBE 10060-1000 4U | 30 000 W | 60 V | 1 000 A | |
| PSBE 10080-1000 4U | 30 000 W | 80 V | 1 000 A | |
| PSBE 10200-420 4U | 30 000 W | 200 V | 420 A | |
| PSBE 10360-240 4U | 30 000 W | 360 V | 240 A | |
| PSBE 10500-180 4U | 30 000 W | 500 V | 180 A | |
| PSBE 10750-120 4U | 30 000 W | 750 V | 120 A | |
| PSBE 11000-80 4U | 30 000 W | 1 000 V | 80 A | |
| PSBE 11500-60 4U | 30 000 W | 1 500 V | 60 A | |
| PSBE 12000-40 4U | 30 000 W | 2 000 V | 40 A | |
| PSBE 10920-125 4U | 30 000 W | 920 V | 125 A |
Spécifications
| Entrée | 3 phases CA |
| Mode | CC, CV, CP, CR |
| Sorties | 1 |
| Commutateur de sortie | Oui |
| Résolution | 10 mV/10 mA |
| Protection | OPP, OCP, OVP, OTP |
| Interfaces | USB, Ethernet, analogique, hôte USB, bus partagé, bus maître-esclave |
| Écran | 5" TFT |
| Montage en rack | 19" et 3U |
| Dimensions | 482,6 x 133,4 x 777 mm |
| Poids | 18 kg |
Accessoires
- Aucun accessoire inclus
Avantages et inconvénients
- Solution économique pour l'alimentation électrique bidirectionnelle
- Commutation rapide entre la charge et l'alimentation électrique
- Ne convient pas pour suivre des profils de puissance complexes, comme c'est le cas avec la série PSB
Téléchargements
| EA-PSBE 3U datasheet |  (1.1 MB) | Télécharger |
| EA-PSBE user manual | (3.15 MB) | Télécharger |
