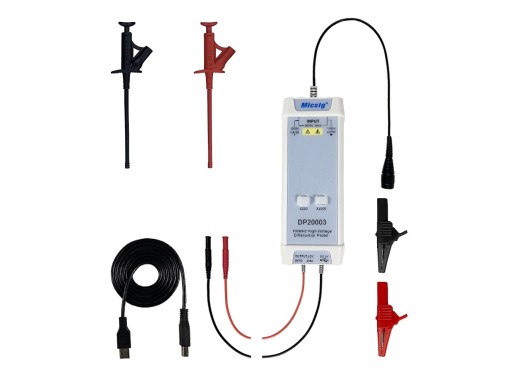

Cette sonde présente un rapport qualité-prix remarquable, contrairement à toutes les autres que nous vendons. Une bande passante de 100 MHz et une gamme de mesure jusqu'à 5600 V. Une atténuation variable termine l'ensemble.
Les spécifications de cette sonde permettent une large utilisation. Cette caractéristique, combinée à un faible prix, rend la sonde inégalée par rapport à la concurrence.
La sonde est alimentée par une connexion USB, ce qui la rend plus portable, car presque tous les oscilloscopes offrent un port USB externe. Cela rend inutile une brique d'alimentation séparée. Une large collection de pinces et de clips est fournie pour les mesures.
Modèle | DP10007 | DP10013 | DP20003 | DP750-100 |
---|---|---|---|---|
Tension maximale | ±700 V en mode 100x | ±1300 V en mode 500x | ±5600 V en mode 2000x | ±750 V en mode 500x |
Atténuation | 10x, 100x | 50x, 500x | 200x, 2000x | 50x, 500x |
Tension d'entrée maximale (par rapport à la terre) | 600 V, CAT II 1000 V, CAT I | 1000 V, CAT II | 1000 V, CAT III | 1000 V, CAT II |
Gamme totale (DC+ACpp) | 70 V (10x) 700 V (100x) | 130 V (50x) 1300 V (500x) | 560 V (200x) 5600 V (2000x) | 75 V (50x) 750 V (500x) |
Tension de sortie | ≤ 7 V | ≤ 3 V | ≤ 3 V | ≤ 1.5 V |
CMRR | ≤ -80 dB (50 Hz / DC) ≤ -60 dB (20 KHz) ≤ -45 dB (1 MHz) | ≤ -80 dB (DC) ≤ -60 dB (100 KHz) ≤ -50 dB (1 MHz) | ≤ -80 dB (DC) ≤ -60 dB (100 KHz) ≤ -50 dB (1 MHz) | ≤ -80 dB (DC) ≤ -60 dB (100 KHz) ≤ -50 dB (1 MHz) |
Alimentation électrique | USB (5V), 1.25 W | USB (5V), 0.85 W | USB (5V), 0.85 W | USB (5V), 1 W |
Longueur des câbles | Entrée : 45 cm Sortie : 90 cm | Entrée : 45 cm Sortie : 90 cm | Entrée : 45 cm 45 cm Sortie : 90 cm | Entrée : 15 cm Sortie : 100 cm |
Prix |
Bande passante | 100 MHz |
Canaux | 1 |
Temps de montée | 3,5 ns |
Dimensions de l'appareil | 145 x 60 x 27 mm |
Les éléments suivants sont inclus dans le produit :
Micsig DP series user manual |
(1.26 MB) | Download |
