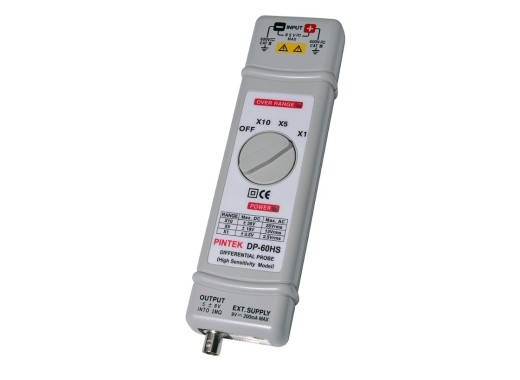

Sonde différentielle Pintek DP-60HS
Détails
La DP-60HS de Pintek est une sonde différentielle à haute sensibilité capable de convertir des tensions d'entrée différentielles élevées (max. 70 V) en une basse tension en référence à la terre, pour une sortie d'affichage sûre sur les oscilloscopes, etc.
La sonde différentielle a une tension maximale de 35 V à la masse et une atténuation commutable de x1, x5 et x10, une bande passante maximale de 60 MHz et a une précision de 2 %. Ce produit présente plusieurs taux de réjection en mode commun : 60 Hz à > 80 dB, 100 Hz à > 60 dB et 1 MHz à > 50 dB.
Ce produit est encore plus précis lorsqu'il est associé à un multimètre numérique qu'à un oscilloscope, ce qui le rend particulièrement adapté à une utilisation en haute sensibilité (HS).
Spécifications
| Tension d'entrée maximale | 70 Vp-p |
| Atténuation | x1, x5, x10 |
| Bande passante max. | 60 MHz | Tension max. à la terre | 600 Vrms |
| Mesure max. CA | 35 Vrms | Mesure max. CC | 25 V |
| Tension de crête | 70 Vpp |
| Précision | ± 2 % |
| Impédance d'entrée | 1 MΩ |
| Impédance de sortie | 50 Ω |
| Dimensions | 195 x 55 x 30 mm |
| Poids | 0,25 kg |
Accessoires
La Pintek DP-60HS est livrée avec les accessoires suivants :- Cordon BNC/BNC isolé (BP-250)
- Adaptateur CA
- x2 Clips pour circuit intégré haute tension (BP256N)
- x2 Fiches haute tension banane à banane (BP-356N)
- x2 Pinces de crocodile (BP-276N)
Avantages et inconvénients
- Convertit les tensions différentielles élevées en basses tensions pour protéger les oscilloscopes.
- Mesure précise et exacte.
Téléchargements
| Pintek DP-60HS manual |  (1.19 MB) | Télécharger |
| Pintek DP-60HS datasheet | (845.52 KB) | Télécharger |
