Cette sonde a un rapport qualité-prix remarquable, différent de tous les autres que nous vendons. Une bande passante de 100 MHz, une gamme de mesure jusqu'à 1300 V et une atténuation variable.
Avec les spécifications que cette sonde offre, elle permet une large utilisation. Ceci, combiné à un prix bas, rend la sonde inégalée dans la concurrence.

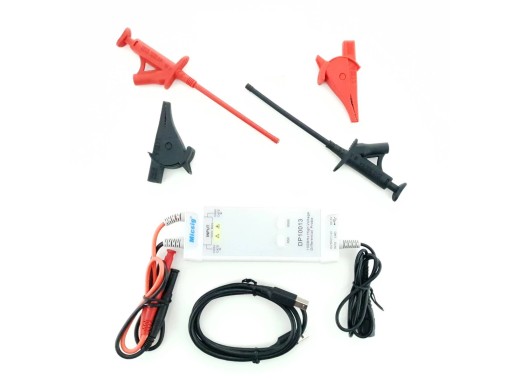

La sonde est alimentée par une connexion USB, ce qui la rend plus portable, car presque tous les oscilloscopes offrent un port USB externe. Cela rend inutile une alimentation séparée. Une large collection de pinces est fournie pour les mesures.
Modèle | DP10007 | DP10013 | DP20003 | DP750-100 |
---|---|---|---|---|
Tension maximale | ±700 V en mode 100x | ±1300 V en mode 500x | ±5600 V en mode 2000x | ±750 V en mode 500x |
Atténuation | 10x, 100x | 50x, 500x | 200x, 2000x | 50x, 500x |
Tension d'entrée maximale (par rapport à la terre) | 600 V, CAT II 1000 V, CAT I | 1000 V, CAT II | 1000 V, CAT III | 1000 V, CAT II |
Gamme totale (DC+ACpp) | 70 V (10x) 700 V (100x) | 130 V (50x) 1300 V (500x) | 560 V (200x) 5600 V (2000x) | 75 V (50x) 750 V (500x) |
Tension de sortie | ≤ 7 V | ≤ 3 V | ≤ 3 V | ≤ 1.5 V |
CMRR | ≤ -80 dB (50 Hz / DC) ≤ -60 dB (20 KHz) ≤ -45 dB (1 MHz) | ≤ -80 dB (DC) ≤ -60 dB (100 KHz) ≤ -50 dB (1 MHz) | ≤ -80 dB (DC) ≤ -60 dB (100 KHz) ≤ -50 dB (1 MHz) | ≤ -80 dB (DC) ≤ -60 dB (100 KHz) ≤ -50 dB (1 MHz) |
Alimentation électrique | USB (5V), 1.25 W | USB (5V), 0.85 W | USB (5V), 0.85 W | USB (5V), 1 W |
Longueur des câbles | Entrée : 45 cm Sortie : 90 cm | Entrée : 45 cm Sortie : 90 cm | Entrée : 45 cm 45 cm Sortie : 90 cm | Entrée : 15 cm Sortie : 100 cm |
Prix |
Bande passante | 100 MHz |
Canaux | 1 |
Temps de montée | 3,5 ns |
Dimensions de l'appareil | 145 x 60 x 27 mm |
Les éléments suivants sont inclus dans le produit :
