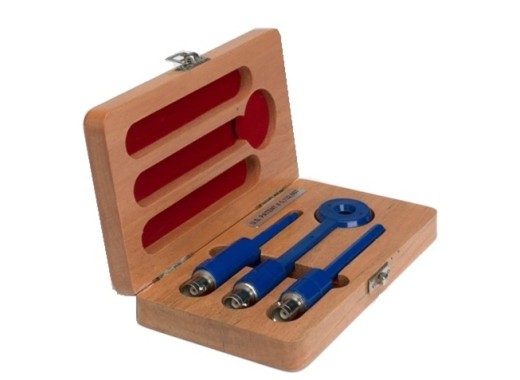

Ensemble de sondes de champ proche COM-Power PS-400
Détails
L'ensemble COM-Power PS-400 contient 3 types de sondes de champ proche avec des connecteurs BNC femelles. En général, ils sont conçus pour découvrir les problèmes de rayonnement provenant des câbles, des boîtiers, des traces et des circuits intégrés avant que des tests de conformité coûteux ne soient effectués.
En général, la sonde à large bande est utilisée pour localiser la zone générale d'émission. La sonde à pointe fine est ensuite utilisée pour isoler la source d'un tracé ou d'une broche spécifique (présentant un dysfonctionnement). La sonde de champ H en boucle est le plus souvent utilisée pour vérifier l'intégrité du châssis d'un ordinateur ou d'autres sources de bruit magnétique, telles que les circuits de commutation à courant élevé et les transformateurs.
Vue d'ensemble de la sonde
| Modèle | Type | Gamme de fréquence | Dimensions |
|---|---|---|---|
| Boucle | Champ H | 9 kHz - 5 GHz | 107 x 31 mm |
| Large bande | Champ E | 50 kHz à 5 GHz | 86 x 6 mm |
| Pointe fine | Champ E | 100 kHz à 5 GHz | 84 x 6 mm |
Accessoires
Cet ensemble comprend :- x3 sondes de champ magnétique :
- Sonde à boucle
- Sonde à large bande
- Sonde à pointe fine
- Boîte de rangement
Téléchargements
| PS-400 datasheet |  (659.65 KB) | Télécharger |
| PS-400 manual | (125.62 KB) | Télécharger |
