Tekbox TBPS01 Jeu de sondes CEM en champ proche
Détails
Ce jeu de sondes de champ proche se compose de 4 sondes permettant de mesurer les émissions électromagnétiques.
Ce jeu de sondes permet de localiser les sources potentielles d'interférences électromagnétiques dans un circuit ou un dispositif.
De cette manière, il est possible de vérifier si l'appareil à tester est conforme aux directives CEM.
Les sondes fonctionnent de la même manière que les antennes à grande largeur de bande et peuvent mesurer l'émission émise, par exemple, par des composants, des pistes de circuits imprimés ou d'autres parties d'un système pouvant émettre des RF.
Une autre application de ces sondes consiste à effectuer un test d'immunité en rayonnant un signal RF vers une partie potentiellement sensible d'un circuit.
Grâce à leur conception étroite, ces sondes conviennent parfaitement à la mesure entre de petites ouvertures ou de petits composants. En outre, les grandes sondes peuvent d'abord être utilisées pour une mesure générale, puis les petites sondes peuvent être utilisées pour déterminer l'origine de l'émission avec encore plus de précision.
Les sondes sont blindées pour éviter de capter les bruits indésirables.
Aperçu de la sonde
Le tableau ci-dessous montre
| Modèle | Longueur | Forme | Largeur de la boucle/du point | Gamme de fréquences |
|---|---|---|---|---|
| H20 (champ magnétique) | 170 mm | Boucle | 20 mm | 6 GHz |
| H10 (Champ magnétique) | 170 mm | Boucle | 10 mm | 6 GHz |
| H5 (Champ magnétique) | 170 mm | Boucle | 5 mm | 6 GHz |
| E5 (Champ électrique) | 170 mm | Point | 5 mm | 6 GHz |
Accessoires

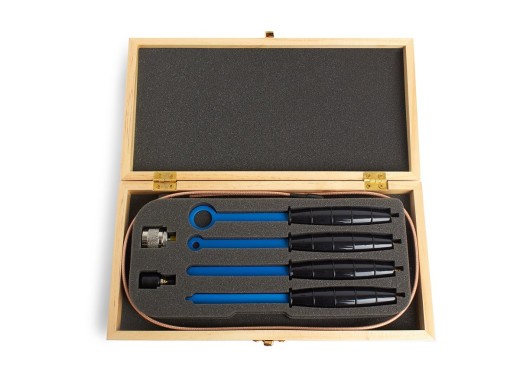

Cet ensemble comprend :- 3x Sonde de champ magnétique
- 1x Sonde de champ électrique
- Câble SMB à SMA de 75 cm
- Adaptateur coaxial SMA-femelle vers N-mâle
- Boîte de rangement
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Téléchargements
| Near Field Probe manual |  (601.15 KB) | Télécharger |
| EMC pre-compliance testing handleiding | (477.94 KB) | Télécharger |
