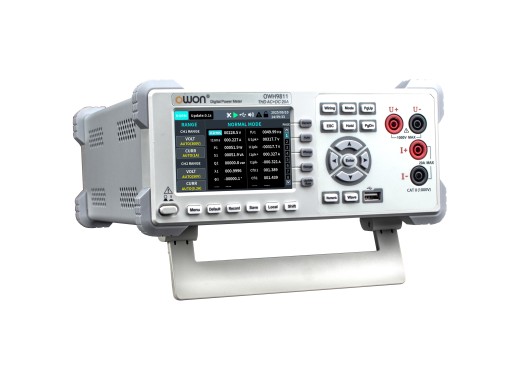

Wattmètre Owon OWH9811

L'Owon OWH9811 est un wattmètre CA/CC monophasé à deux voies destiné aux mesures à deux fils. La voie 1 correspond à l'entrée principale de courant a alternatif — de 3 V à 600 V, avec un courant maximal de 20 A RMS, et une précision allant jusqu'à ±0,2 %. La voie 2 prend en charge le courant alternatif et continu (CA+CC) jusqu'à 1 000 V/20 A. Elle est optimisée pour les applications en courant continu. Cela rend cet appareil particulièrement adapté aux mesures de rendement en entrée et en sortie, grâce à une fonction de calcul du rendement personnalisable intégrée.

L'appareil mesure simultanément la tension, le courant, la puissance active (W), la puissance apparente (VA), la puissance réactive (var), le facteur de puissance, la fréquence, le facteur de crête, les valeurs de crête et le THD, avec une analyse des harmoniques allant jusqu'au 63e ordre. Les résultats s'affichent sur un écran TFT couleur de 3,95 pouces, en mode numérique, en forme d'onde ou sous forme de graphique à barres, avec des fréquences de mise à jour comprises entre 0,1 s et 5 s. La fonction d'intégration enregistre les wattheures et les ampère-heures au fil du temps. Enfin, une interface RS-232 permet le contrôle à distance, et un port USB hôte enregistre les mesures et les captures d'écran sur un support de stockage externe, pour une durée d'enregistrement pouvant aller jusqu'à 72 heures.

Aperçu du modèle

Caractéristiques techniques

Accessoires

Le capteur de puissance Owon OWH9811 est livré avec :

• x1 Cordon d'alimentation
• x1 Adaptateur « banane » vers pince crocodile
• x1 Câble RS232

Téléchargements

OWH9811 programming manual	(277.09 KB)	Télécharger
OWH9800 series quick guide	(949.41 KB)	Télécharger
OWH9800 serie user manual	(1.94 MB)	Télécharger
