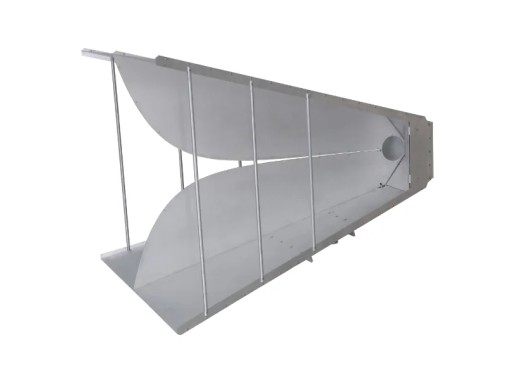

La TBMA9 est une antenne cornet MIL-STD à double arête et à large bande, qui offre une polarisation linéaire stable pour les fréquences comprises entre 200 MHz et 2 000 MHz. Cette antenne est idéale pour les mesures d'émissions rayonnées et d'immunité dans le cadre des essais de pré-conformité CEM. De plus, la TBMA9 présente un rapport d'ondes stationnaires (ROS) inférieur à 2:1 pour les fréquences supérieures à 270 MHz, une puissance admissible en continu de 500 W et une puissance admissible de crête de 800 W. Elle est équipée d'un axe de fixation de 22 mm, qui permet de monter l'antenne sur un trépied. Nous vous recommandons le trépied TBTP6.
Spécifications
| Type d’antenne | Cornet à double arête conforme à la norme MIL-STD |
| Gamme de fréquences | 200 MHz - 2 000 MHz |
| Impédance nominale | 50 Ω |
|
Rapport d'ondes stationnaires de tension (ROS) | < 2:1 (f > 270 MHZ) |
| Gain isotrope à 3 m d'espacement | 4,80 dBi - 8,86 dBi |
| Facteur d'antenne à 3 m d'espacement | 11,27 dB/m - 30,13 dB/m |
| Puissance RF d'entrée continue maximale | 500 W |
| Puissance RF d'entrée maximale en crête | 800 W |
| Connecteur | N-type femelle |
| Dimensions | 94,8 x 95,2 x 70,3 cm |
| Poids | 16 kg |
