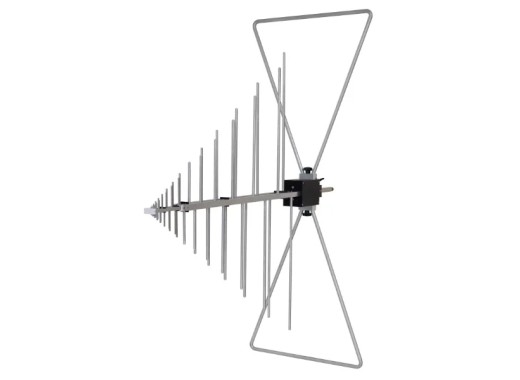

Antenne hybride Tekbox TBMA12
Détails
La TBMA12 est une antenne de mesure hybride qui combine une antenne conique et une antenne enregistrement-périodique afin d'obtenir une réponse en fréquence large bande plate pour les essais de pré-conformité CEM. Cette antenne couvre une plage de fréquences allant de 30 MHz à 6 000 MHz et offre une puissance d'entrée continue de 130 W. La TBMA12 présente un rapport d'ondes stationnaires (ROS) inférieur à 3:1 pour les fréquences supérieures à 75 MHz. L'appareil est équipé d'un axe de fixation de 22 mm, qui permet de monter l'antenne sur l'un des trépieds Tekbox, tels que le TBTP5 ou le TBTP6.
Spécifications
| Type d'antenne | Hybride |
| Gamme de fréquences | 30 MHz - 6 000 MHz |
| Impédance nominale | 50 Ω |
| Rapport d'ondes stationnaires de tension (ROS) | < 3:1 (f > 75 MHz) |
| Gain isotrope à 3 m d'espacement | -16,83 dBi - 8,16 dBi |
| Facteur d'antenne à 3 m d'espacement | 7 dB/m - 41 dB/m |
| Puissance RF d'entrée continue maximale | 130 W |
| Connecteur | N-type femelle |
| Dimensions | 134,6 x 150,4 x 55,8 cm |
| Poids | 6,9 kg |
Accessoires
Le TBMA12 est livré avec :
- Mallette de transport
Téléchargements
| Tekbox TBMA12 user manual |  (1.17 MB) | Télécharger |
