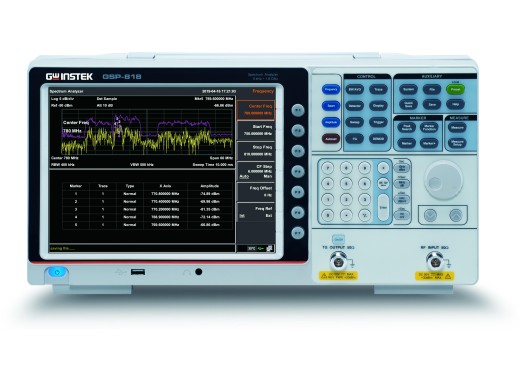

Analyseur de spectre GW Instek GSP-818TG
Détails
L'analyseur de spectre GW Instek GSP-818TG est un analyseur de spectre économique d'un excellent rapport qualité-prix. L'analyseur est équipé d'une gamme de fréquences de 9 kHz à 1,8 GHz et a une bande passante de 10 Hz à 3 MHz par pas de 1 à 10 de 10 Hz à 500 kHz. Le principal avantage de cet analyseur de spectre est qu'il est équipé d'un grand écran LCD de 10,4 pouces sur lequel tous les signaux sont affichés. En outre, le GSP-818TG dispose d'une fonction de zoom sur la bande passante afin d'afficher encore plus clairement des signaux et des fréquences spécifiques.
Cet analyseur de spectre est équipé d'un générateur suiveur et de la possibilité de démoduler les signaux AM et FM. Il peut également être complété par une option IME. Une caractéristique intéressante du GSP-818TG est qu'il dispose d'une fonction Time Spec, qui permet d'afficher simultanément la corrélation entre la puissance, la fréquence et le temps. L'analyseur de spectre est également doté d'une fonction Limit Line qui permet de définir deux limites différentes : Mesure des fenêtres et mesure des limites. Toutes ces fonctions vous permettent d'élargir considérablement les possibilités d'utilisation de l'analyseur.
L'analyseur est capable d'effectuer des mesures ACPR, OCBW et CHPW. En outre, le GSP-818TG peut être connecté à un PC via les différentes interfaces pour enregistrer les données. Il y a également 2 interfaces USB pour stocker les mesures sur une clé USB, par exemple.
Spécifications
| Gamme de fréquences | 9 kHz - 1,8 GHz |
| Résolution | 1 Hz |
| Puissance d'entrée maximale | < 30 dBm |
| Bruit affiché | 10 dBm (100 kHz - 1 MHz) 20 dBm (1 MHz - 1,5 GHz) |
| Niveau de bruit | jusqu’à -150 dBm/Hz |
| Échelles affichées | Linéaire, logarithmique |
| Mémoire | 256 MB |
| Interfaces | USB (hôte et dispositif) LAN, VGA |
| Écran | 10,4" (800x600) LCD |
| Dimensions | 421 x 221 x 115 mm |
| Poids | 5,0 kg |
Spécifications du générateur suiveur
| Bande passante | 100 kHz - 1,8 GHz |
| Puissance de sortie | -30 - 0 dBm |
| Impédance | 50 Ω |
Accessoires
Le GW Instek GSP-818TG est fourni avec :
- Guide rapide
- Manuel d'utilisation et logiciel sur CD
- Certificat d'étalonnage
- Cordon d'alimentation
Options
Vous trouverez ci-dessous les options permettant d'améliorer les capacités de votre analyseur de spectre GW Instek GSP-818TG. Vous pouvez les commander en les ajoutant à votre panier.
| Licence du logiciel IME GSP-818 | Ce logiciel IME pour le GSP-818TG est une solution complète de pré-conformité IME avec des scans prédéfinis, des crêtes, des limites et de multiples détecteurs CISPR. Il s'agit d'un code de licence, qui peut donc toujours être commandé par la suite. |
Avantages et inconvénients
- Écran de 10,4 pouces
- Générateur suiveur
- Moins de fonctions de mesure que les concurrents
Téléchargements
| GW Instek GSP-818TG datasheet |  (678.94 KB) | Télécharger |
| DTC sample | (126.04 KB) | Télécharger |
