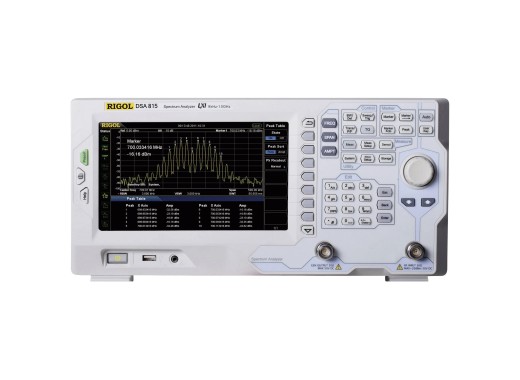

Analyseur de spectre Rigol DSA815-TG
Promotion ! Ce produit bénéficie d'une réduction temporaire jusqu'au 31 juillet 2026 !
Promotion ! Les analyseurs de spectre de la série DSA800 de Rigol sont désormais livrés avec l'option DSA800-IME offerte ! Cette option sera automatiquement ajoutée à votre panier. Promotion valable jusqu'au 31 décembre 2026.
Détails
Le DSA815-TG de Rigol est un analyseur de spectre à 1,5 GHz.
Cette série d'analyseurs de spectre offre de grandes performances à un prix abordable. Les analyseurs sont équipés d'un écran large et d'une interface conviviale qui en facilite l'utilisation. Ces analyseurs de spectre sont basés sur un filtrage de fréquence intermédiaire entièrement numérique qui rend leur utilisation facile, assure une haute résolution, une vitesse de mesure élevée et un faible bruit.
Les analyseurs de spectre peuvent être connectés à un ordinateur via USB, LAN ou un connecteur GPIB en option, puis via Ultra Sigma, ou le logiciel NI peut être facilement communiqué avec l'analyseur. De plus, diverses informations peuvent être stockées sur une clé USB via le port USB intégré. De plus, les analyseurs ont une prise casque pour effectuer une démodulation AM/FM et entendre l'épuisement du son.
Ces analyseurs de spectre sont bien adaptés pour effectuer des mesures EMI, par exemple, avant que l'appareil à tester soit envoyé à un organisme de contrôle. En évitant un seul déplacement vers un organisme de contrôle, cet appareil se rentabilise déjà.
Aperçu du modèle
| Modèle | Gamme de fréquences | Bruit de phase | DANL | Générateur suiveur | Prix |
|---|---|---|---|---|---|
| DSA815-TG | 100 kHz - 1,5 GHz | -80 dBc/Hz | -155 dBm | Oui | |
| DSA832E-TG | 100 kHz - 3,2 GHz | -90 dBc/Hz | -158 dBm | Oui | |
| DSA832-TG | 100 kHz - 3,2 GHz | -98 dBc/Hz | -161 dBm | Oui | |
| DSA875-TG | 100 kHz - 7,5 GHz | -98 dBc/Hz | -161 dBm | Oui |
Spécifications
| Écran | LCD 8", 800 x 480 pixels |
| Résolution | 1 Hz |
| Fréquence de référence interne | 10 MHz |
| Interception de troisième ordre (IP3) | +10 dBm (-815) +7 dBm (-832E) +11 dBm (-832) +15 dBm (-875) |
| Tension d'entrée maximale | 50V CC |
| Puissance d'entrée maximale | 30 dBm |
| Affichage de l'amplitude |
Enregistrement : 1 dB - 200 dB Linéaire : 0 - Niveau de référence |
| Connexions | USB 2.0 type A, USB 2.0 type B, LAN |
| Compteur de fréquence | Oui |
| Poids (sans boîte) | 4,25 - 4,55 kg |
| Dimensions | 361,6 x 178,8 x 128 mm (LxHxP) |
Options
| Kit de sonde de champ proche Rigol NFP-3 (matériel) | NFP-3 | |
| Filtre IME et détecteur de quasi-crête (logiciel) | EMI-DSA800 | |
| Kit de mesure avancée (logiciel) | AMK-DSA800 | |
| Kit de mesure du ROS (logiciel) | VSWR-DSA800 |
Accessoires
La série DSA800 est livrée avec :- Câble d'alimentation
Avantages et inconvénients
- Un prix attractif
- Bruit de phase élevé
Téléchargements
| DSA800 datasheet |  (6.01 MB) | Télécharger |
| EMI measurement with Rigol S1210 | (628.8 KB) | Télécharger |
| DSA800 series programming guide | (3.36 MB) | Télécharger |
| Rigol DSA800 series manual | (4.98 MB) | Télécharger |
| DSA800 quick guide | (484.78 KB) | Télécharger |
