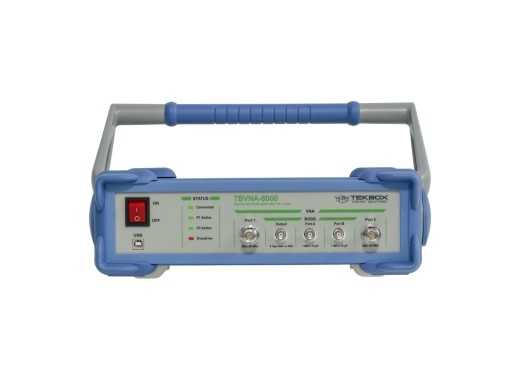

Analyseur de réseau vectoriel Tekbox TBVNA-6000
Détails
Le Tekbox TBVNA-6000 est un analyseur de réseau vectoriel sans écran, ce qui lui confère une forme compacte vous permettant de le placer facilement à côté d'une installation existante. Le VNA est principalement conçu pour mesurer sur une large bande passante, y compris les basses fréquences. La bande passante s'étend de 1 Hz à 6 GHz, permettant des applications de mesure allant de l'audio aux radiofréquences (RF). Outre cette large bande passante, l'appareil présente également une faible résolution de 0,1 Hz, ce qui est peu par rapport à la norme de 1 Hz dans cette gamme de prix, ce qui en fait l'outil idéal pour des mesures précises.
En outre, le VNA offre des fonctions d'analyseur de spectre avec une bande passante similaire de 6 GHz, ainsi qu'une option de générateur de signaux avec la même bande passante et une résolution de 0,01 Hz. Ces ajouts font de ce VNA un bon choix pour l'analyse audio et la caractérisation de l'alimentation électrique. Le TBVNA-6000 comprend également un oscilloscope numérique intégré à 4 voies avec une bande passante de 60 Hz, ainsi que des outils dédiés aux mesures de THD, à l'analyse du bruit de phase et aux tests de bruit en général. Pour les tests de réponse en fréquence, la fonction Bode intégrée ajoute deux entrées supplémentaires à haute impédance (1 MΩ // 15 pF) qui peuvent être utilisées pour les mesures de gain/phase ou comme voltmètre vectoriel. En outre, la fonction Bode fournit une sortie de signal haute tension séparée (±10 V haute impédance, ±5 V dans 50 Ω) avec une bande passante de plus de 200 MHz à pleine puissance, ce qui en fait un complément puissant pour une large gamme de scénarios de test.
De plus, l'appareil dispose d'un port USB qui permet de le connecter à un ordinateur et d'utiliser le logiciel fourni par Tekbox pour contrôler l'appareil et visualiser les mesures effectuées par le VNA. L'appareil n'ayant pas d'écran, toutes les mesures effectuées doivent être lues à partir d'un ordinateur connecté. Enfin, le TBVNA-6000 est un outil polyvalent et puissant pour les professionnels travaillant dans les domaines de la bande passante, de la RF et des fréquences audio, tout en fournissant des mesures précises.
Quatre kits d'étalonnage sont disponibles pour le VNA TBVNA-6000, TBVC-NF6, TBVC-NM6, TBVC-SF6, TBVC-SM6, selon que le connecteur est de type N ou SMA et qu'il est mâle ou femelle.
Spécifications
| Bande passante | 1 Hz - 6 GHz |
| Ports | 4 |
| Résolution de fréquence | 0,1 Hz - 60 MHz |
| Résolution de l'amplitude | 0,05 dB |
| Réglages de puissance | 1 Hz - 500 MHz : -6 dBm à -50 dBm 500 MHz - 4 GHz : - 5 dBm à – 70 dBm 4 GHz – 6 GHz: - 10 dBm à – 70 dBm |
| Niveau de bruit | +/- 1,5 dB/Hz |
| Niveau d'entrée max | +20 dBm |
| Interfaces | Hôte/dispositif USB |
Caractéristiques techniques
| Analyseur de réseau vectoriel | |
| Gamme de fréquences | 1 Hz - 6 GHz |
| Résolution de la fréquence | 0,1 Hz |
| Paramètres mesurés | S11, S12, S21, S22 |
| Réglages de puissance | -5 dBm à -80 dBm (1 Hz – 4 GHz) -10 dBm à -80 dBm (4 – 6 GHz) |
| Points de mesure par balayage | 2 - 100 000 |
| Analyseur de spectre | |
| Gamme de fréquences | 1 Hz - 6 GHz |
| Bande passante | 0,1 Hz - 3 MHz |
| Précision de l'amplitude | ±1,5 dB |
| Niveau d'entrée max | +20 dBm |
| Générateur de signaux CW | |
| Gamme de fréquences | 1 Hz - 6 GHz |
| Puissance de sortie | -7 dBm à -80 dBm |
| Oscilloscope | |
| Voies | 4 |
| Résolution | 14 bits (jusqu'à 16 bits avec le filtre CIC) |
| Bande passante | 60 MHz (Nyquist), 500 MHz (réel) |
| Analyseur de Bode | |
| Gamme de fréquences | 1 Hz - 500 MHz |
| Signal de sortie | ±10 V haute impédance, ±5 V dans 50 Ω |
| Généralités | |
| Interfaces | USB 2.0 |
| Consommation électrique | 30 W max. |
Accessoires
Le TBVNA-6000 est livré par défaut avec :
- Câble USB
- Cordon d'alimentation
Avantages et inconvénients
- Mesures à partir de 1 Hz
