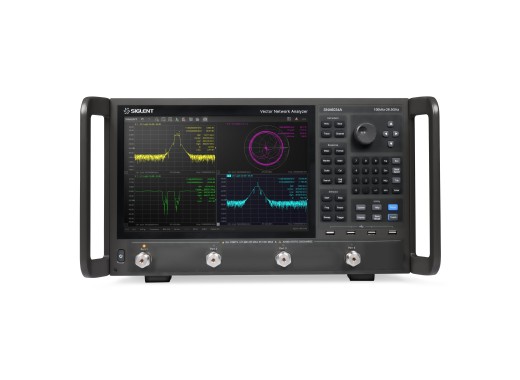

Analyseur de réseau vectoriel Siglent SNA6034A
Détails
L’analyseur de réseau vectoriel Siglent SNA6034A fait partie de la série SNA6000A de VNA haut de gamme.
Le SNA6034A a une bande passante de 100 kHz-26,5GHz.
Le SNA6034A prend en charge les mesures de paramètres de diffusion, différentiels et temporels à 4 ports.
Ils peuvent être utilisés pour déterminer les performances d'un équipement RF/micro-ondes en calculant les coefficients de réflexion et de transmission.
Cette série peut également être utilisée pour déterminer le facteur Q, la bande passante et la perte d'insertion d'un filtre.
En outre, ils sont dotés de fonctions de conversion d'impédance, de déplacement du plan de mesure, de test de limite, de test d'ondulation, de simulation de montage et de réglage du retrait et de l'insertion de l'adaptateur.
Le SNA6034A est doté d'un grand écran tactile de 12,1 pouces, sur lequel plusieurs fenêtres de mesure peuvent être affichées simultanément.
Le SNA6034A dispose d'une fonction de rétention de données, et les données de mesure de la mémoire peuvent être comparées aux données actuelles.
Il dispose d'une sortie vidéo HDMI/DVI-D, ce qui permet de connecter l'analyseur à des écrans plus grands. En outre, la série SNA6000A peut également être contrôlée à distance à l'aide d'une connexion USB ou d'un serveur web.
Aperçu du modèle
| Modèle | Bande passante | Ports | Interface pour le fil de réticulation sur le panneau avant | Prix |
| SNA6022A | 100 kHz - 13,5 GHz | 2 | Non | |
| SNA6024A | 100 kHz - 13,5 GHz | 4 | Non | |
| SNA6032A | 100 kHz - 26,5 GHz | 2 | Non | |
| SNA6034A | 100 kHz - 26,5 GHz | 4 | Non | |
| SNA6122A | 100 kHz - 13,5 GHz | 2 | Oui | |
| SNA6124A | 100 kHz - 13,5 GHz | 4 | Oui | |
| SNA6132A | 100 kHz - 26,5 GHz | 2 | Oui | |
| SNA6134A | 100 kHz - 26,5 GHz | 4 | Oui |
Spécifications
| Résolution de la fréquence | 1 Hz |
| Résolution d'amplitude | 0,05 dB |
| IFBW (FITBB) | 1 Hz - 10 MHz |
| Champs dynamique | 135 dB |
| Bruit de fond | -135 dBm/Hz (typ.) |
| Max. niveau d'entrée | +10 dBm |
| Champs du puissance de sortie | –55 dBm - 10 dBm (typ.) |
| Interfaces | LAN, dispositif USB, hôte USB (USB-GPIB) |
| Écran | Écran tactile de 12,1" |
| Dimensions | 426 x 251 x 494,5 mm |
| Poids | 19 kg |
Options du logiciel
| Mise à niveau Siglent SNA6000-HPR | Ce produit doit être placé à l'intérieur du VNA pour permettre une source de référence de haute performance. |
| Licence Siglent SNA6000-SA | Permet l'analyse de base du spectre, l'OCBW et les mesures de puissance et de bruit de la voie. |
| Licence Siglent SNA6000-TDA | Permet au réflectomètre temporel de base (TDR) de transférer les réponses en fréquence mesurées d'un objet sous test dans le domaine temporel. Comprend la réponse à l'échelon passe-bas et à l'impulsion dans le domaine temporel, ainsi que la réponse passe-bande pour la réflexion et la transmission. Inclut le « gating » et le « de-embedding ». |
| Licence Siglent SNA6000-TDR | Permet au réflectomètre temporel amélioré (TDR) de transférer les réponses en fréquence mesurées d'un objet sous test dans le domaine temporel. Comprend la réponse à l'échelon passe-bas et à l'impulsion dans le domaine temporel, ainsi que la réponse passe-bande pour la réflexion et la transmission. Inclut le « gating » et le « de-embedding ». En outre, le logiciel TDR simule la configuration d'un réflectomètre temporel traditionnel. Le temps de montée du signal de pas et la largeur du signal d'impulsion peuvent être réglés et le logiciel prend en charge les tests de transmission par diagramme de l'œil, ce qui le rend supérieur au logiciel SNA6000-TDA. |
| Licence Siglent SNA6000-MT | Permet de mesurer des matériaux. |
| Licence Siglent SNA6000-PM | Permet de mesurer des impulsions. |
| Licence Siglent SNA6000-SMM | Active la mesure du mélangeur scalaire. |
Accessoires
Le SNA6034A est livré standard avec :
- x1 câble d'alimentation
- x1 câble USB
- x1 souris sans fil
- x1 couverture protective
