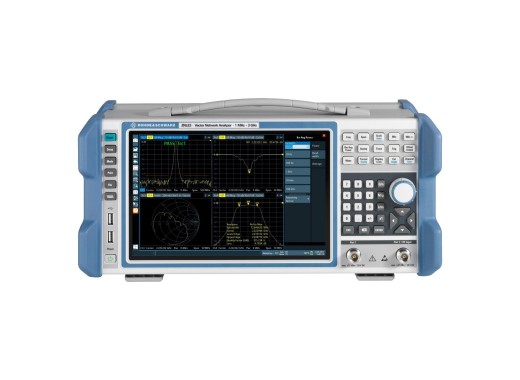

Analyseur de réseau vectoriel Rohde & Schwarz ZNLE4
Détails
L'analyseur de réseau vectoriel Rohde & Schwarz ZNLE4 est un VNA de la série ZNLE avec une gamme de fréquence de 1 MHz - 4,5GHz. Le ZNLE4 dispose d'une conception à deux ports qui permet des mesures bidirectionnelles et offre un faible bruit de trace de 0,001 dB. Cela permet d'obtenir des mesures très précises et stables, même à des bandes passantes plus importantes. La série ZNLE est un analyseur de réseau vectoriel complètement autonome avec un PC entièrement intégré avec Windows 10. Il est également doté d'un large écran tactile capacitif de 10,1 pouces pour une configuration pratique avec des gestes multitouch. Enfin, le VNA de la série ZNLE est doté d'interfaces USB et LAN.
Pour un analyseur de réseau vectoriel sans PC intégré, veuillez consulter la série ZNL de Rohde & Schwarz.
Aperçu du modèle
| Modèle | ZNLE3 | ZNLE4 | ZNLE6 | ZNLE14 | ZNLE18 |
|---|---|---|---|---|---|
| Bande passante | 1 MHz - 3 GHz | 1 MHz - 4,5 GHz | 1 MHz - 6 GHz | 1 MHz - 14 GHz | 1 MHz - 18 GHz |
| Prix |
Spécifications techniques
| Ports | 2 |
| Résolution de la fréquence | 1 Hz |
| Résolution de l'amplitude | 0,01 dB |
| IFBW | 1 Hz - 500 kHz |
| Gamme dynamique | 120 dB (typ.) |
| Niveau de bruit | -130 dBm/Hz (typ.) |
| Niveau d'entrée max | +15 dBm |
| Interfaces | Hôte/dispositif USB, LAN, RJ-45 |
| Écran | Écran LCD tactile couleur WXGA de 10,1 pouces |
| Dimensions | 408 x 186 x 235 mm |
| Poids | 6 kg |
Accessoires
Les accessoires suivants sont fournis avec la série ZNLE :
- Câble d'alimentation
Téléchargements
| R&S ZNL_ZNLE - User manual |  (25.8 MB) | Télécharger |
| R&S ZNLE- Datasheet | (1.59 MB) | Télécharger |
