Analyseur de réseau vectoriel Rigol DNA6142
Détails
Le Rigol DNA6142 est un analyseur de réseau vectoriel à 2 ports couvrant 5 kHz à 14 GHz. Faisant partie de la série DNA6000, il mesure les paramètres S, l'impédance, le ROS et le retard de groupe. Il est adapté à l'intégration des systèmes RF, aux tests de dispositifs à ports multiples, à la caractérisation des modules micro-ondes, à la vérification de la production et au débogage RF avant la mise en conformité. Contrairement à la série compacte DNA5000, la série DNA6000 est un instrument de paillasse avec des configurations à 2 ports et à 4 ports disponibles dans toute la gamme.
La série DNA6000 offre d'excellentes performances RF, avec une plage dynamique typique de 127 dB (10 MHz à 6,5 GHz, à une bande passante FI de 10 Hz) et un bruit de trace aussi bas que 0,003 dB rms (typ.), ce qui représente une amélioration par rapport à la série DNA5000. La bande passante FI est réglable de 1 Hz à 10 MHz, ce qui permet de contrôler directement le compromis entre la vitesse de mesure et le bruit de fond. La résolution de fréquence est de 1 Hz sur toute la gamme.
Les options d'étalonnage comprennent les kits d'étalonnage électronique SOLT, OSL, réponse, réponse améliorée et ECal, avec prise en charge des kits d'étalonnage mécanique et ECal dans les configurations à 2 et 4 ports. L'appareil fonctionne sous Linux sur un écran capacitif de 10,1 pouces (1 280x800) et prend en charge les touches physiques, les entrées tactiles, ainsi qu'un clavier et une souris externes. La connectivité comprend LAN, USB (hôte et dispositif), HDMI, GPIB et E/S d'application. L'ajout du GPIB rend la série DNA6000 bien adaptée aux environnements de test automatisés. Les jeux de commandes SCPI et la commande à distance par Internet sont tous deux pris en charge dès le départ.
Aperçu du modèle
| Modèle | Bande passante | Ports | Connecteur RF | Prix |
|---|---|---|---|---|
| DNA6082 | 5 kHz – 8,5 GHz | 2 | Type N (F) | |
| DNA6084 | 5 kHz – 8,5 GHz | 4 | Type N (F) | |
| DNA6142 | 5 kHz – 14 GHz | 2 | Type N (F) | |

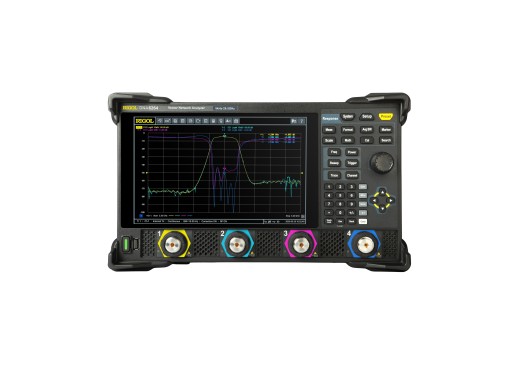

| DNA6144 | 5 kHz – 14 GHz | 4 | Type N (F) | |
| DNA6202 | 5 kHz – 20 GHz | 2 | 3,5 mm (M) | |
| DNA6204 | 5 kHz – 20 GHz | 4 | 3,5 mm (M) | |
| DNA6262 | 5 kHz – 26,5 GHz | 2 | 3,5 mm (M) | |
| DNA6264 | 5 kHz – 26,5 GHz | 4 | 3,5 mm (M) |
Spécifications
| Bande passante IF | 1 Hz – 10 MHz |
| Résolution en fréquence | 1 Hz |
| Résolution en amplitude | 0,01 dB |
| Gamme dynamique (typ.) | 127 dB (10 MHz – 6,5 GHz, à 10 Hz IF BW) |
| Fond de bruit | -125 dBm (10 MHz – 6,5 GHz, norm. à 1 Hz) |
| Niveau d'entrée max | +27 dBm / ±35 VDC |
| Interfaces | LAN (GbE), Hôte USB 3.0, Dispositif USB 3.0, HDMI, GPIB, E/S d'application |
| Mémoire interne | 256 Go |
| Écran | 10,1" tactile capacitif (1 280 × 800) |
| Dimensions | 358,1 x 214,8 x 300 mm |
| Poids | 11 kg |
Options
| Analyse du domaine temporel (software) | DNA-TDA10 |
| Distance jusqu'au défaut (software) | DNA-DTF10 |
| Divers kits d'étalonnage |
Veuillez nous contacter pour plus d'informations sur les commandes.
Accessoires
Le Rigol DNA6142 est fourni par défaut avec :
- Câble d'alimentation
Avantages et inconvénients
- Gamme dynamique élevée avec un faible bruit de trace
- Large bande passante IF de 10 MHz
Téléchargements
| Rigol DNA6000 datasheet |  (3.99 MB) | Télécharger |
| Rigol DNA6000 user manual | (7.75 MB) | Télécharger |
