Analyseur de réseau vectoriel Harogic PNB-60
Détails

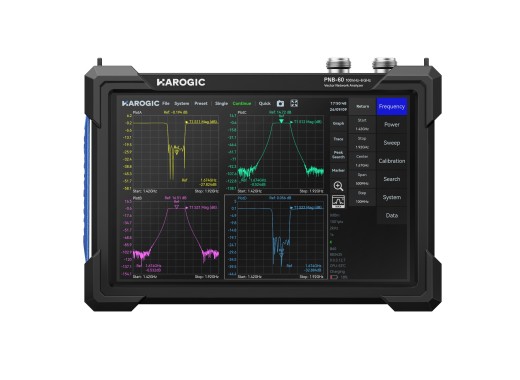

Le Harogic PNB-60 est un analyseur de réseau vectoriel portable couvrant une plage de fréquences allant de 100 kHz à 6 GHz. Il dispose de deux ports N femelles équipés de coupleurs directionnels intégrés haute performance, qui lui permettent d'atteindre une directivité effective ≥ 40 dB et une plage dynamique comprise entre 100 dB et 120 dB. Cet analyseur de réseau vectoriel (VNA) permet d’effectuer des mesures de paramètres S (S11, S12, S21, S22) sur des composants RF tels que les filtres, les amplificateurs, les câbles et les antennes. Les résultats de mesure peuvent être affichés sous plusieurs formats, notamment en amplitude logarithmique, en amplitude linéaire, en phase, en partie réelle, en partie imaginaire, en ROS (rapport d’ondes stationnaires) et sous forme de diagramme de Smith.
Contrairement à la plupart des autres VNA, le PNB-60 est livré avec un module d’étalonnage électronique externe ECB-60. De plus, les câbles à amplitude et phase stables fournis permettent d’éviter les erreurs de mesure et simplifient le processus d’étalonnage. Le logiciel VNStudio de Harogic est préinstallé sur l’oscilloscope vectoriel, et offre la possibilité d’exporter des données au format S2P/CSV ainsi que d’utiliser des commandes SCPI standard via LAN/USB pour le contrôle à distance ou les tests automatisés. Son grand écran IPS de 10,1 pouces et son autonomie de 5 heures en font un instrument idéal pour la portabilité et le travail sur le terrain, sans compromis sur les performances.
Si vous avez besoin d’un VNA USB sans écran, découvrez le Harogic VNB-60.
Les informations figurant sur cette page sont temporaires et seront mises à jour.
Caractéristiques techniques
| Bande passante | 100 kHz - 6 GHz |
| Ports | 2 x N femelle (50 Ω) |
| Résolution en fréquence | ≤ 10 Hz |
| Résolution en amplitude | 0,25 dB |
| Plage dynamique | 100 - 120 dB |
| Interfaces | Hôte USB, LAN, RJ-45, Micro HDMI, prise jack 3,5 mm |
| Écran | Écran LCD IPS de 10,1 pouces (1 280 x 800) |
| Batterie | Jusqu'à 5 heures |
| Dimensions | 260 x 185 x 46 mm |
| Poids | 1,4 kg |
Accessoires
Le PNB-60 est livré avec :
- Adaptateur secteur
- Câble USB
- Jeu de clés
- Module d'étalonnage électronique ECB-60
- Adaptateur SMA femelle-femelle
- 2 câbles blindés de la série CKB à amplitude et phase stables
- 2 charges adaptées
Avantages et inconvénients
- Bon rapport qualité-prix
- Module d'étalonnage ECB-60 inclus
- Mesures complètes des paramètres S
Téléchargements
| Harogic PNB-60 user manual |  (766.74 KB) | Télécharger |
