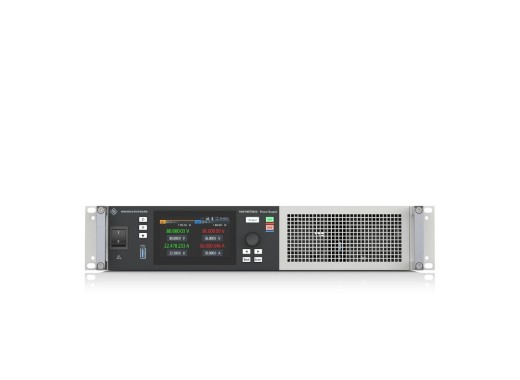

Alimentation électrique Rohde & Schwarz NGT3622
Détails
La NGT3622 de Rohde & Schwarz est une alimentation électrique haute performance pour les applications de test automatisées, avec jusqu'à 80 V et 50 A par voie. Les alimentations électriques de la série NGT3600 peuvent également être combinées avec jusqu'à 6 sorties en série/parallèle pour des applications plus exigeantes qui requièrent une tension/un courant plus élevé. En outre, l'alimentation électrique prend en charge la mesure et l'enregistrement de données haute résolution (1 mV/0,1 mA) à long terme, avec horodatage et exportation vers un fichier CSV. Enfin, grâce à la fonction arbitraire, il est possible de simuler des scénarios d'alimentation réels, tels que des conditions de défaillance et des surtensions, afin de réaliser des tests de stress et des analyses comparatives approfondis.
Il s'agit du modèle à 2 voies, qui permet de combiner les deux voies pour atteindre 160 V en fonctionnement en série et 100 A en fonctionnement en parallèle.
Aperçu du modèle
| Modèle | NGT3621 | NGT3622 |
|---|---|---|
| Voies | 1 | 2 |
| Puissance | 1 800 W | 3 600 W |
Spécifications
| Puissance totale | 3600 W |
| Sorties | 2 |
| Commutateur de sortie | Oui |
| Gamme de tension | 2 - 80 V (par voie) |
| Gamme de courant | 0 - 50 A (par voie) |
| Résolution de programmation | 1 mV / 1 mA |
| Résolution de lecture | 1 mV / 0,1 mA |
| Protection | OPP, OCP, OVP, OTP, limite de sécurité |
| Interfaces | Hôte/dispositif USB, LAN, E/S numérique |
| Écran | 4,3" TFT |
| Dimensions | 481 x 88 x 565 mm |
| Poids | 18,5 kg |
Accessoires
La NGT3622 est livrée avec :
- x1 Fiche du bornes de raccordement CA
- x1 Fiche E/S numérique à 8 broches
- x1 Cache-câble
- x1 Presse-étoupe avec contre-écrou M25
- x2 Prises du bornes de raccordement de sortie
- x2 Fiches du bornes de raccordement de bus de partage
- x2 Fiches du bornes de raccordement de télédétection
- x2 Noyaux de ferrite
Avantages et inconvénients
- Enregistrement des données
- Possibilité de combiner jusqu'à 6 sorties
- Fonction arbitraire
