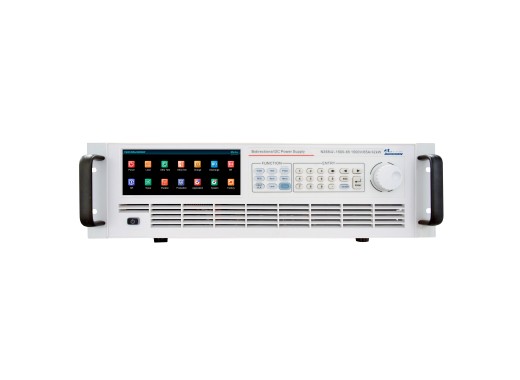

Alimentation électrique bidirectionnelle NGI N35522-2250-60
Détails
La NGI N35522-2250-60 est une alimentation électrique à courant continu programmable et bidirectionnelle d'une puissance nominale maximale de 22 kW. L’appareil a une tension maximale de 2250 V et une gamme de courant de -60-60 A, avec une résolution de 1 mV/0,1 mA. La conception à double quadrant de l'alimentation électrique lui permet de fonctionner à la fois comme source et comme récepteur, fournissant ainsi de l'énergie à l'extérieur tout en en absorbant. Il se caractérise également par une efficacité régénératrice élevée (jusqu'à 93 %), ce qui permet de réduire la consommation d'énergie globale. Une des grandes caractéristiques de l'instrument est sa réponse dynamique rapide, avec un temps de montée en charge de ≤5 ms. L'alimentation électrique dispose d'un écran LCD de 6,8 pouces dans un petit format (3 U de hauteur) et comprend également des interfaces de communication telles que LAN, CAN, RS232 et RS485.
La série N35500 prend en charge le mode parallèle, qui peut être utilisé pour créer des alimentations électriques d'une puissance maximale de 420 kW. Grâce à une régulation précise de la charge et à la prise en charge des protocoles SCPI et Modbus, ces alimentations électriques permettent également la commande à distance et l'enregistrement des données via un logiciel libre. La série N35500 est également livrée avec un logiciel de simulation PV (NS91000) et un logiciel de simulation de batterie (NS81000) gratuits pour des fonctionnalités supplémentaires.
Vous recherchez plus de puissance ou des modèles supplémentaires dans la série N35500 ? Contactez-nous pour demander une offre personnalisée ou vous renseigner sur d'autres configurations.
Aperçu du modèle
| Modèle | Puissance totale | Gamme de tension | Gamme de courant | Prix |
|---|---|---|---|---|
| N35514-360-80 | 14 kW | 0 - 360 V | -80 - 80 A | |
| N35522-360-160 | 22 kW | 0 - 360 V | -160 - 160 A | |
| N35532-360-240 | 32 kW | 0 - 360 V | -240 - 240 A | |
| N35542-360-240 | 42 kW | 0 - 360 V | -240 - 240 A | |
| N35514-500-65 | 14 kW | 0 - 500 V | -65 - 65 A | |
| N35522-500-130 | 22 kW | 0 - 500 V | -130 - 130 A | |
| N35532-500-180 | 32 kW | 0 - 500 V | -180 - 180 A | |
| N35542-500-195 | 42 kW | 0 - 500 V | -195 - 195 A | |
| N35514-750-65 | 14 kW | 0 - 750 V | -65 - 65 A | |
| N35522-750-130 | 22 kW | 0 - 750 V | -130 - 130 A | |
| N35532-750-180 | 32 kW | 0 - 750 V | -180 - 180 A | |
| N35542-750-195 | 42 kW | 0 - 750 V | -195 - 195 A | |
| N35528-1000-65 | 28 kW | 0 - 1 000 V | -65 - 65 A | |
| N35532-1000-80 | 32 kW | 0 - 1 000 V | -80 - 80 A | |
| N35542-1000-80 | 42 kW | 0 - 1 000 V | -80 - 80 A | |
| N35522-1500-60 | 22 kW | 0 - 1 500 V | -60 - 60 A | |
| N35532-1500-60 | 32 kW | 0 - 1 500 V | -60 - 60 A | |
| N35542-1500-65 | 42 kW | 0 - 1 500 V | -65 - 65 A | |
| N35522-2250-60 | 22 kW | 0 - 2 250 V | -60 - 60 A | |
| N35532-2250-60 | 32 kW | 0 - 2 250 V | -60 - 60 A | |
| N35542-2250-65 | 42 kW | 0 - 2 250 V | -65 - 65 A |
Spécifications
| Modes statiques | CV, CC, CP, CR |
| Outputs | 1 |
| Interrupteur de sortie | Uniquement ON ou OFF |
| Résolution | 1 mV / 0,1 mA |
| Ondulation | ≤ 400 mV / ≤ 200 mA |
| Protection | OVP, OCP, OPP, UVP, UCP |
| Interfaces | LAN, CAN, RS232, RS485 |
| Écran | LCD couleur de 6,8 pouces |
| Dimensions | 13,2 x 48,2 x 75,5 cm |
| Poids | 42 kg |
Accessoires
- x1 Cordon d'alimentation
- x1 Câble RS232
- x1 Câble Ethernet
- x1 Connecteur enfichable (3,5 mm-10 broches)
- x1 Clé USB
Avantages et inconvénients
- Bon rapport qualité-prix
- Réponse dynamique rapide
- Faible encombrement
- Efficacité régénérative élevée
- Bonne résolution
- Logiciels de simulation spécialisés pour les batteries (NS81000) et les systèmes photovoltaïques (NS91000)
